Lucy Cook
Цел камин
Се подготвува 3D приказот…Моделот се вчитува подолго од вообичаено. Провери ја врската и освежи ја страницата.
Кликни на дел во 3D моделот, па тргни го за да стигнеш до деловите зад него.Изолирај го избраниот дел или отвори го неговиот цртеж.
Проверките за квалитет се достапни само за најавени контролори. Најави се за контрола
ТЕХНИЧКА ДОКУМЕНТАЦИЈА / 02 ЛИСТА

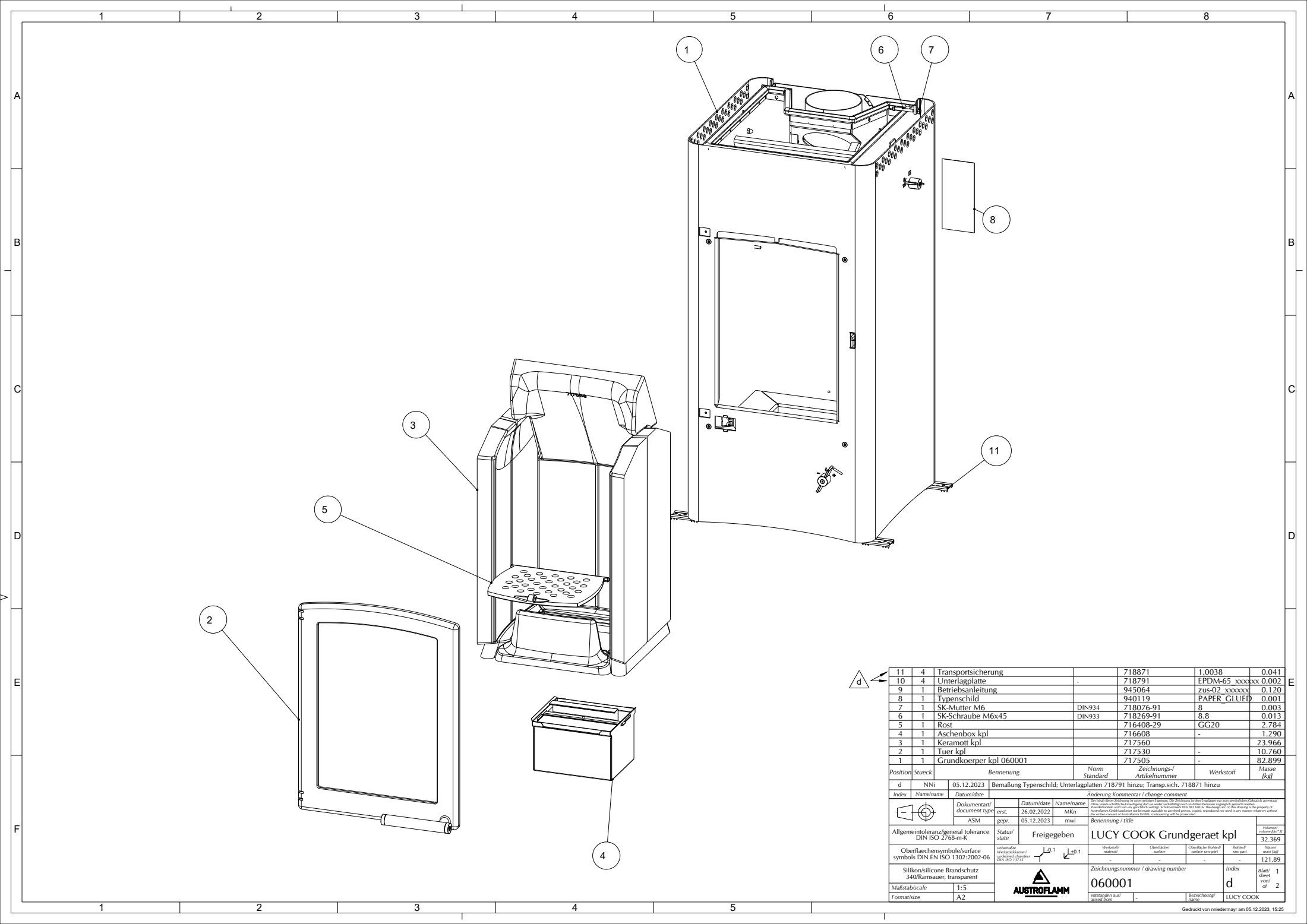

Технички цртеж и состав
| Поз. | Назив / артикл | Кол. | Материјал | kg / парче |
|---|---|---|---|---|
| Основен склоп на каминот717505 | 1 | - | 82.899 | |
| Врата717530 | 1 | - | 10.760 | |
| Комплет огноотпорна облога717560 | 1 | — | 23.966 | |
| Пепеларник716608 | 1 | - | 1.290 | |
| Rost716408-29 | 1 | GG20 | 2.784 | |
| SK-Schraube M6x45 DIN933718269-91 | 1 | 8.8 | 0.013 | |
| SK-Mutter M6 DIN934718076-91 | 1 | 8 | 0.003 | |
| Typenschild940119 | 1 | PAPER_GLUED | 0.001 | |
| Betriebsanleitung945064 | 1 | zus-02_xxxxxx | 0.120 | |
| Unterlagplatte .718791 | 4 | EPDM-65_xxxxxx | 0.002 | |
| Transportsicherung718871 | 4 | 1.0038 | 0.041 |
