Lucy Cook
Клапна за довод на воздух
Се подготвува 3D приказот…Моделот се вчитува подолго од вообичаено. Провери ја врската и освежи ја страницата.
Кликни на дел во 3D моделот, па тргни го за да стигнеш до деловите зад него.Изолирај го избраниот дел или отвори го неговиот цртеж.
Проверките за квалитет се достапни само за најавени контролори. Најави се за контрола

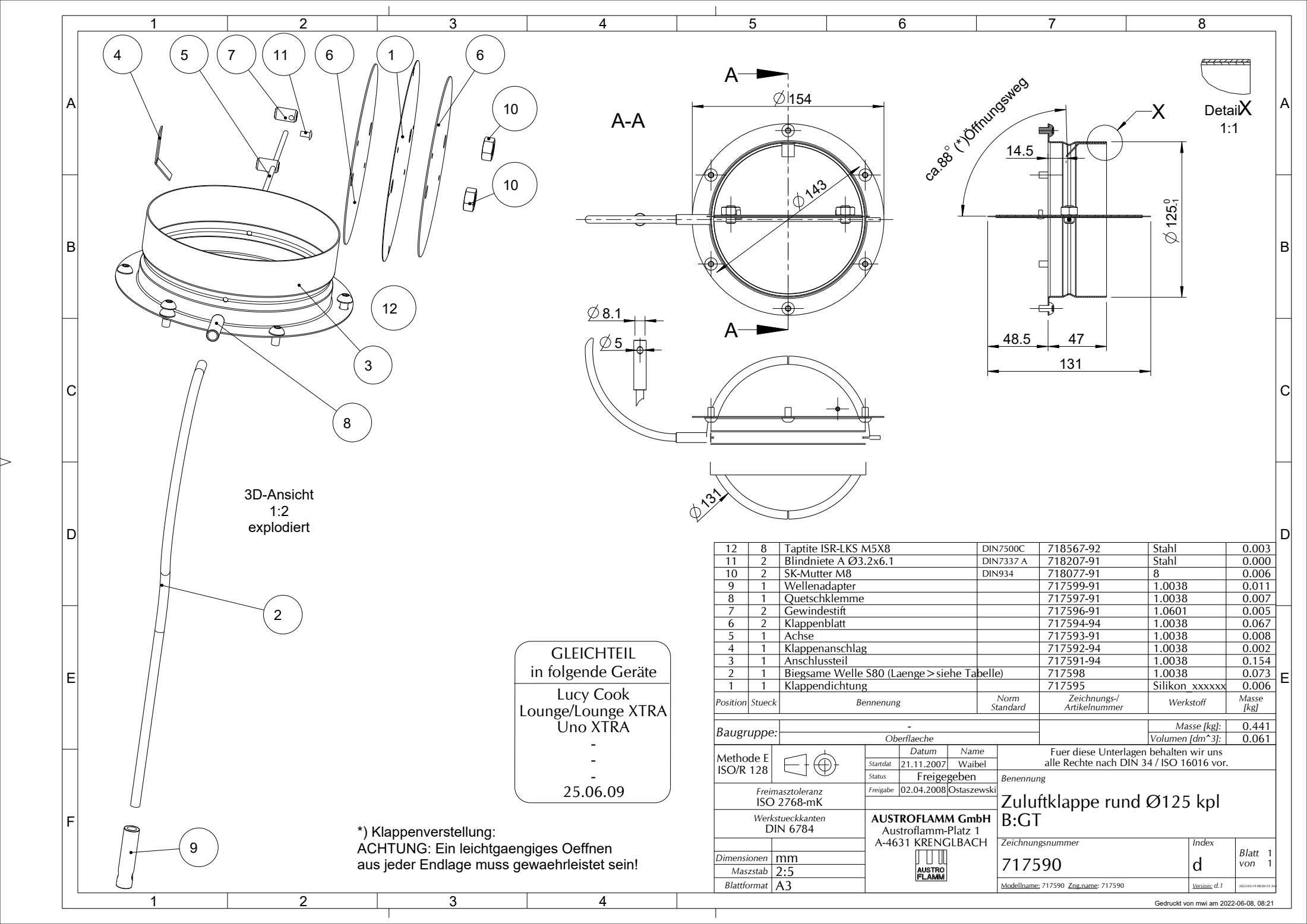

ТЕХНИЧКА ДОКУМЕНТАЦИЈА / 01 ЛИСТА
Технички цртеж и состав
| Поз. | Назив / артикл | Кол. | Материјал | kg / парче |
|---|---|---|---|---|
| Klappendichtung717595 | 1 | Silikon_xxxxxx | 0.006 | |
| Biegsame Welle S80 (Laenge>siehe Tabelle)717598 | 1 | 1.0038 | 0.07 | |
| Anschlussteil717591-94 | 1 | 1.0038 | 0.15 | |
| Klappenanschlag717592-94 | 1 | 1.0038 | 0.00 | |
| Achse717593-91 | 1 | 1.0038 | 0.01 | |
| Klappenblatt717594-94 | 2 | 1.0038 | 0.07 | |
| Gewindestift717596-91 | 2 | 1.0601 | 0.00 | |
| Quetschklemme717597-91 | 1 | 1.0038 | 0.01 | |
| Wellenadapter717599-91 | 1 | 1.0038 | 0.01 | |
| SK-Mutter M8718077-91 | 2 | 8 | 0.01 | |
| Blindniete A Ø3.2x6.1718207-91 | 2 | Stahl | 0.00 | |
| Taptite ISR-LKS M5X8718567-92 | 8 | Stahl | 0.00 |
