Lucy Cook

Комплет огноотпорна облога

717560 / B8 позиции
Цртеж
717560 · индекс B
Верзија
717560 / B
Маса
Според цртежот kg
Размер / формат
Според цртежот · Според цртежот

Lucy Cook · Комплет огноотпорна облога · цртеж

Скенирај со телефон на истата локална мрежа.

Ако адресата на серверот се смени, создај нов QR код.

Lucy Cook · Комплет огноотпорна облога

Скенирај со телефон на истата локална мрежа.

Ако адресата на серверот се смени, создај нов QR код.PDF
Се подготвува 3D приказот…Моделот се вчитува подолго од вообичаено. Провери ја врската и освежи ја страницата.
Кликни на дел во 3D моделот, па тргни го за да стигнеш до деловите зад него.Изолирај го избраниот дел или отвори го неговиот цртеж.

Проверките за квалитет се достапни само за најавени контролори. Најави се за контрола

ТЕХНИЧКА ДОКУМЕНТАЦИЈА / 02 ЛИСТА

Технички цртеж и состав

Отвори PDF
Состав на склопот · 8 позиции
Поз.Назив / артиклКол.Материјалkg / парче
Keramott Holzfaenger7175611Keramott_STD 1.0662.133
Keramottboden li7175621Keramott_opt. 0.5050.630
Keramottboden re7175631Keramott_opt. 0.5050.630
Keramottboden hi7175641Keramott_opt. 0.5650.704
Keramottrueckwand7175652Keramott_opt. 1.6562.064
Keramottseitenwand 17175662Keramott_opt. 2.2832.844
Keramottseitenwand 27175672Keramott_opt. 2.2832.844
Keramott Zugplatte7175681Keramott_leicht4.4534.364

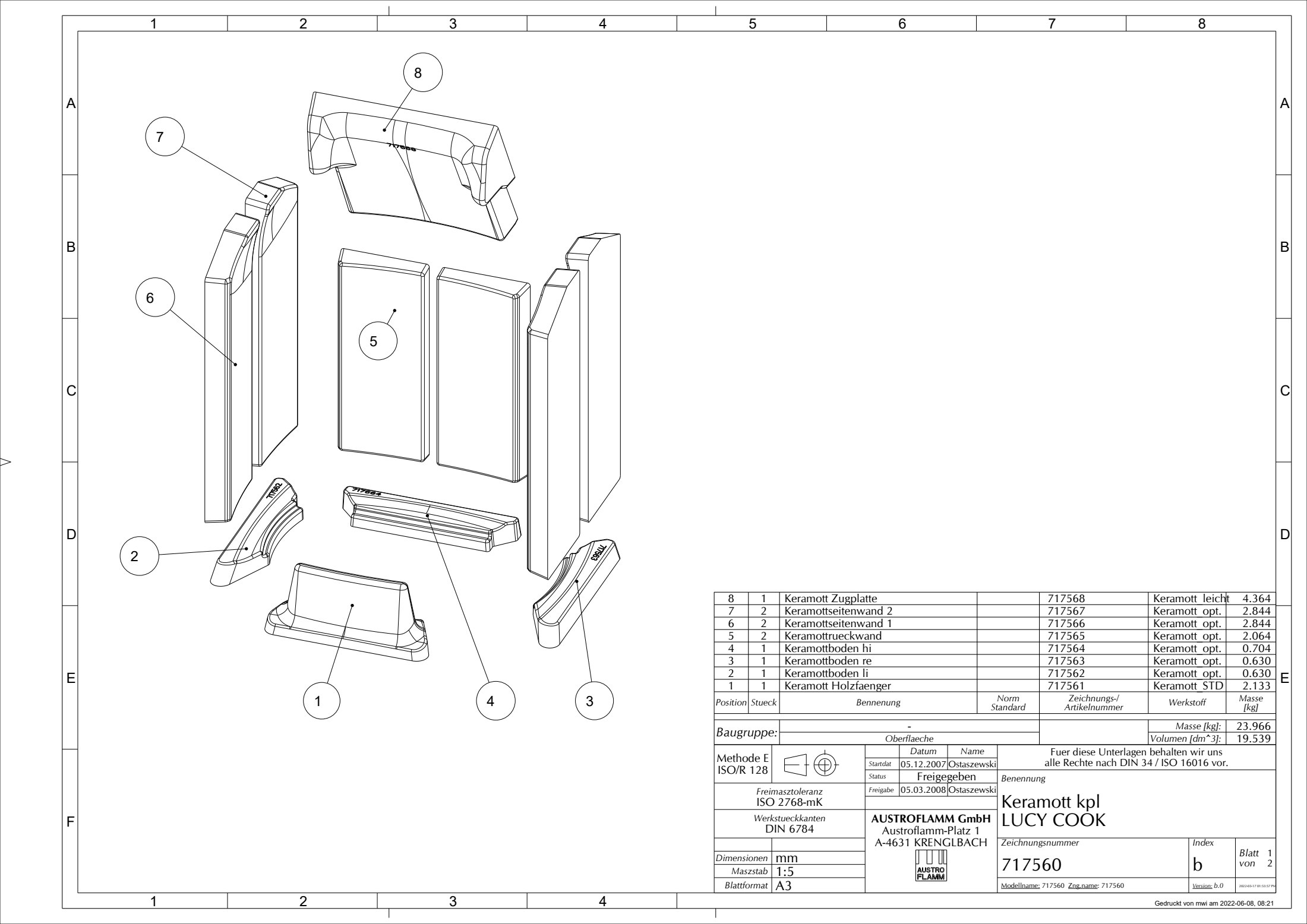

ТЕХНИЧКИ ЦРТЕЖ / Комплет огноотпорна облога

717560 · индекс B

Фабрички цртеж 717560
