ТЕХНИЧКА ДОКУМЕНТАЦИЈА / 03 ЛИСТА

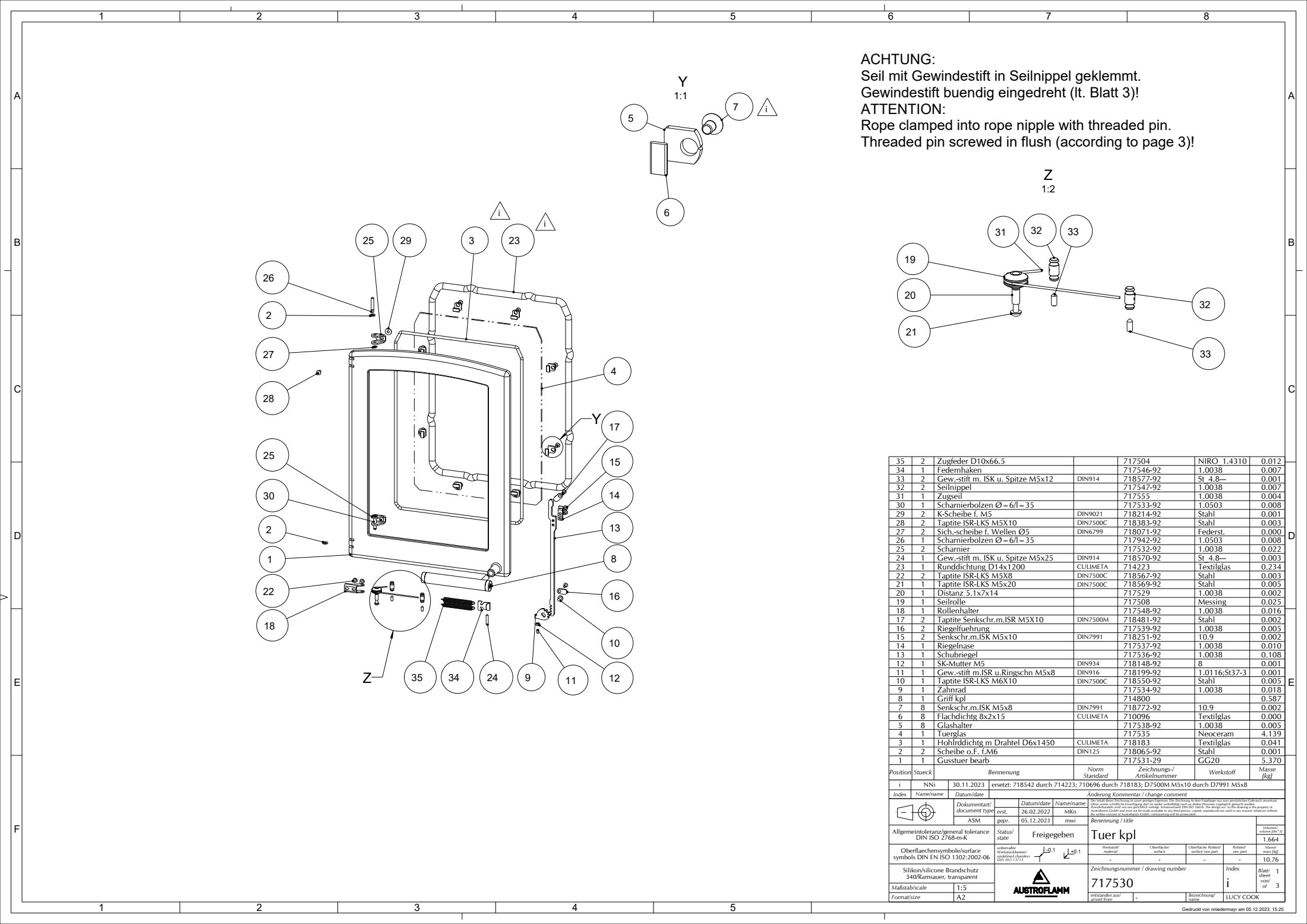

Технички цртеж и состав
| Поз. | Назив / артикл | Кол. | Материјал | kg / парче |
|---|---|---|---|---|
| Gusstuer bearb717531-29 | 1 | GG20 | 5.370 | |
| Scheibe o.F. f.M6 DIN125718065-92 | 2 | Stahl | 0.001 | |
| Hohlrddichtg m Drahtel D6x1450 CULIMETA718183 | 1 | Textilglas | 0.041 | |
| Tuerglas717535 | 1 | Neoceram | 4.139 | |
| Glashalter717538-92 | 8 | 1.0038 | 0.005 | |
| Flachdichtg 8x2x15 CULIMETA710096 | 8 | Textilglas | 0.000 | |
| Senkschr.m.ISK M5x8 DIN7991718772-92 | 8 | 10.9 | 0.002 | |
| Рачка на вратата714800 | 1 | — | 0.587 | |
| Zahnrad717534-92 | 1 | 1.0038 | 0.018 | |
| Taptite ISR-LKS M6X10 DIN7500C718550-92 | 1 | Stahl | 0.005 | |
| Gew.-stift m.ISR u.Ringschn M5x8 DIN916718199-92 | 1 | 1.0116;St37-3 | 0.001 | |
| SK-Mutter M5 DIN934718148-92 | 1 | 8 | 0.001 | |
| Schubriegel717536-92 | 1 | 1.0038 | 0.108 | |
| Riegelnase717537-92 | 1 | 1.0038 | 0.010 | |
| Senkschr.m.ISK M5x10 DIN7991718251-92 | 2 | 10.9 | 0.002 | |
| Riegelfuehrung717539-92 | 2 | 1.0038 | 0.005 | |
| Taptite Senkschr.m.ISR M5X10 DIN7500M718481-92 | 2 | Stahl | 0.002 | |
| Rollenhalter717548-92 | 1 | 1.0038 | 0.016 | |
| Seilrolle717508 | 1 | Messing | 0.025 | |
| Distanz 5.1x7x14717529 | 1 | 1.0038 | 0.002 | |
| Taptite ISR-LKS M5x20 DIN7500C718569-92 | 1 | Stahl | 0.005 | |
| Taptite ISR-LKS M5X8 DIN7500C718567-92 | 2 | Stahl | 0.003 | |
| Runddichtung D14x1200 CULIMETA714223 | 1 | Textilglas | 0.234 | |
| Gew.-stift m. ISK u. Spitze M5x25 DIN914718570-92 | 1 | St_4.8--- | 0.003 | |
| Scharnier717532-92 | 2 | 1.0038 | 0.022 | |
| Scharnierbolzen Ø=6/l=35717942-92 | 1 | 1.0503 | 0.008 | |
| Sich.-scheibe f. Wellen Ø5 DIN6799718071-92 | 2 | Federst. | 0.000 | |
| Taptite ISR-LKS M5X10 DIN7500C718383-92 | 2 | Stahl | 0.003 | |
| K-Scheibe f. M5 DIN9021718214-92 | 2 | Stahl | 0.001 | |
| Scharnierbolzen Ø=6/l=35717533-92 | 1 | 1.0503 | 0.008 | |
| Zugseil717555 | 1 | 1.0038 | 0.004 | |
| Seilnippel717547-92 | 2 | 1.0038 | 0.007 | |
| Gew.-stift m. ISK u. Spitze M5x12 DIN914718577-92 | 2 | St_4.8--- | 0.001 | |
| Federnhaken717546-92 | 1 | 1.0038 | 0.007 | |
| Zugfeder D10x66.5717504 | 2 | NIRO_1.4310 | 0.012 |
