Основен склоп на каминот
Се подготвува 3D приказот…Моделот се вчитува подолго од вообичаено. Провери ја врската и освежи ја страницата.
Кликни на дел во 3D моделот, па тргни го за да стигнеш до деловите зад него.Изолирај го избраниот дел или отвори го неговиот цртеж.
Проверките за квалитет се достапни само за најавени контролори. Најави се за контрола
ТЕХНИЧКА ДОКУМЕНТАЦИЈА / 02 ЛИСТА

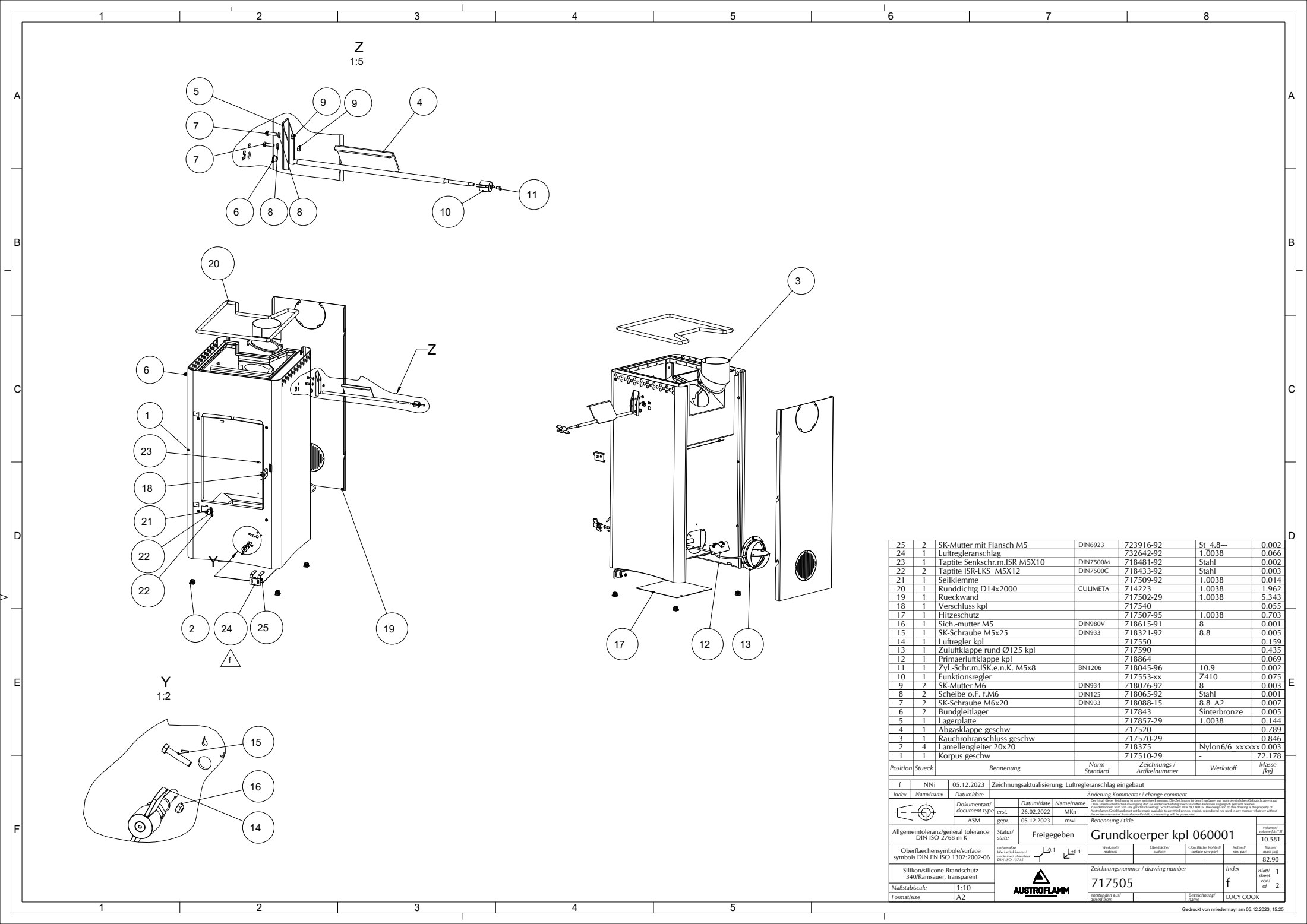

Технички цртеж и состав
| Поз. | Назив / артикл | Кол. | Материјал | kg / парче |
|---|---|---|---|---|
| Заварен корпус717510-29 | 1 | - | 72.178 | |
| Lamellengleiter 20x20718375 | 4 | Nylon6/6_xxxxxx | 0.003 | |
| Димоводен приклучок717570-29 | 1 | — | 0.846 | |
| Клапна за димни гасови717520 | 1 | — | 0.789 | |
| Lagerplatte717857-29 | 1 | 1.0038 | 0.144 | |
| Bundgleitlager717843 | 2 | Sinterbronze | 0.005 | |
| SK-Schraube M6x20 DIN933718088-15 | 2 | 8.8_A2 | 0.007 | |
| Scheibe o.F. f.M6 DIN125718065-92 | 2 | Stahl | 0.001 | |
| SK-Mutter M6 DIN934718076-92 | 2 | 8 | 0.003 | |
| Funktionsregler717553-xx | 1 | Z410 | 0.075 | |
| Zyl.-Schr.m.ISK.e.n.K. M5x8 BN1206718045-96 | 1 | 10.9 | 0.002 | |
| Клапна за примарен воздух718864 | 1 | — | 0.069 | |
| Клапна за довод на воздух717590 | 1 | — | 0.435 | |
| Воздушен регулатор717550 | 1 | — | 0.159 | |
| SK-Schraube M5x25 DIN933718321-92 | 1 | 8.8 | 0.005 | |
| Sich.-mutter M5 DIN980V718615-91 | 1 | 8 | 0.001 | |
| Hitzeschutz717507-95 | 1 | 1.0038 | 0.703 | |
| Затворач на вратата717540 | 1 | — | 0.055 | |
| Rueckwand717502-29 | 1 | 1.0038 | 5.343 | |
| Runddichtg D14x2000 CULIMETA714223 | 1 | 1.0038 | 1.962 | |
| Seilklemme717509-92 | 1 | 1.0038 | 0.014 | |
| Taptite ISR-LKS M5X12 DIN7500C718433-92 | 2 | Stahl | 0.003 | |
| Taptite Senkschr.m.ISR M5X10 DIN7500M718481-92 | 1 | Stahl | 0.002 | |
| Luftregleranschlag732642-92 | 1 | 1.0038 | 0.066 | |
| SK-Mutter mit Flansch M5 DIN6923723916-92 | 2 | St_4.8--- | 0.002 |
