Механизам SoftLock
Се подготвува 3D приказот…Моделот се вчитува подолго од вообичаено. Провери ја врската и освежи ја страницата.
Кликни на дел во 3D моделот, па тргни го за да стигнеш до деловите зад него.Изолирај го избраниот дел или отвори го неговиот цртеж.
Проверките за квалитет се достапни само за најавени контролори. Најави се за контрола

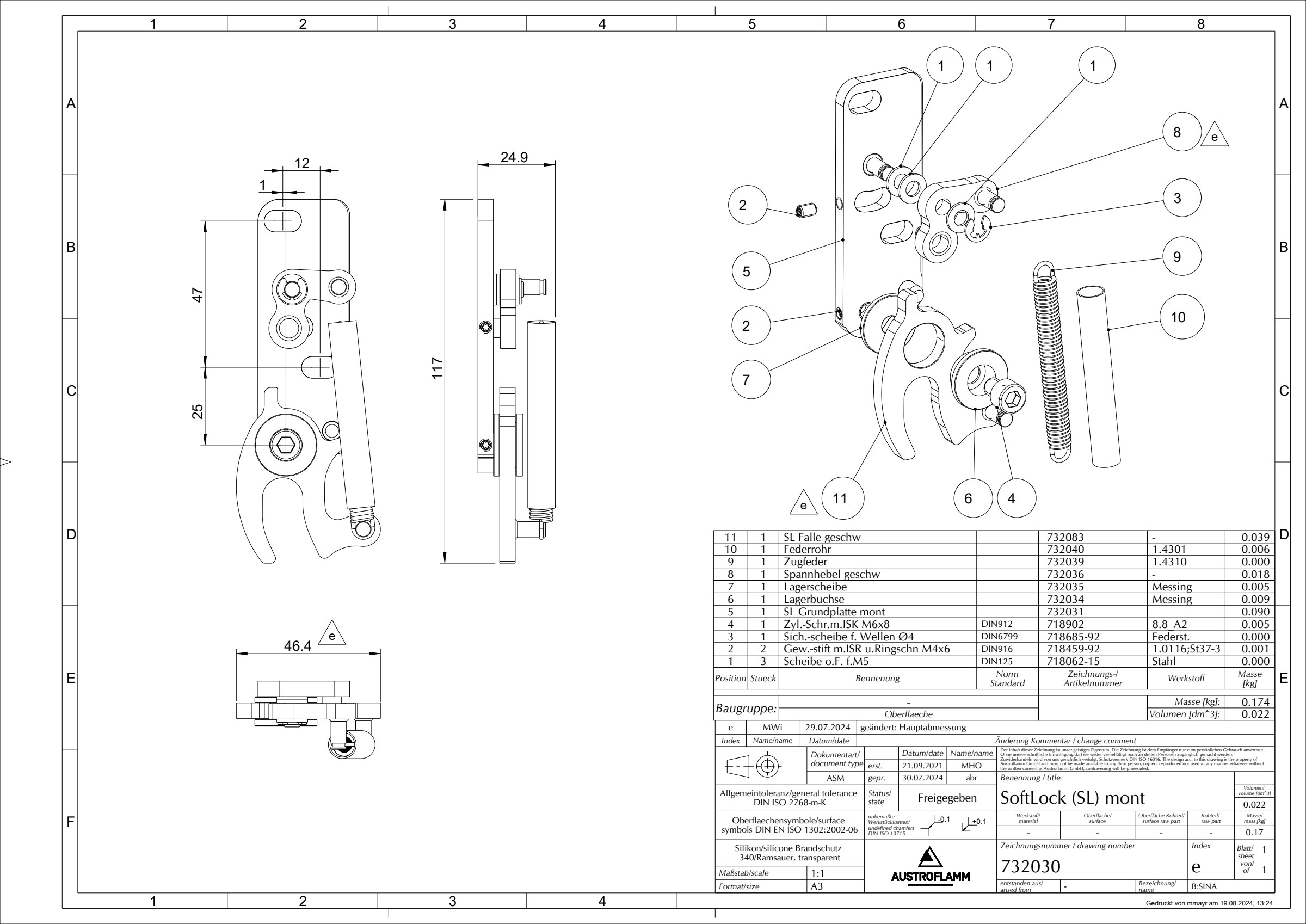

ТЕХНИЧКА ДОКУМЕНТАЦИЈА / 01 ЛИСТА
Технички цртеж и состав
| Поз. | Назив / артикл | Кол. | Материјал | kg / парче |
|---|---|---|---|---|
| Рамна подлошка, тип A, внатрешен Ø5,3 mm718062-15 · DIN125 | 3 | Stahl | 0.000 | |
| Завртка без глава со вдлабнат врв M4×6 M4×6718459-92 · DIN916 | 2 | 1.0116;St37-3 | 0.001 | |
| Осигурувачки E-прстен за оска Ø4718685-92 · DIN6799 | 1 | Federst. | 0.000 | |
| Завртка со цилиндрична глава и имбус M6×8 M6×8718902 · DIN912 | 1 | 8.8_A2 | 0.005 | |
| Основа на SoftLock732031 | 1 | — | 0.090 | |
| Lagerbuchse732034 | 1 | Messing | 0.009 | |
| Lagerscheibe732035 | 1 | Messing | 0.005 | |
| Затегнувачка рачка732036 | 1 | - | 0.018 | |
| Zugfeder732039 | 1 | 1.4310 | 0.000 | |
| Federrohr732040 | 1 | 1.4301 | 0.006 | |
| Затворач на SoftLock732083 | 1 | - | 0.039 |
