Заварена десна облога
Се подготвува 3D приказот…Моделот се вчитува подолго од вообичаено. Провери ја врската и освежи ја страницата.
Кликни на дел во 3D моделот, па тргни го за да стигнеш до деловите зад него.Изолирај го избраниот дел или отвори го неговиот цртеж.
Проверките за квалитет се достапни само за најавени контролори. Најави се за контрола
ТЕХНИЧКА ДОКУМЕНТАЦИЈА / 01 ЛИСТА

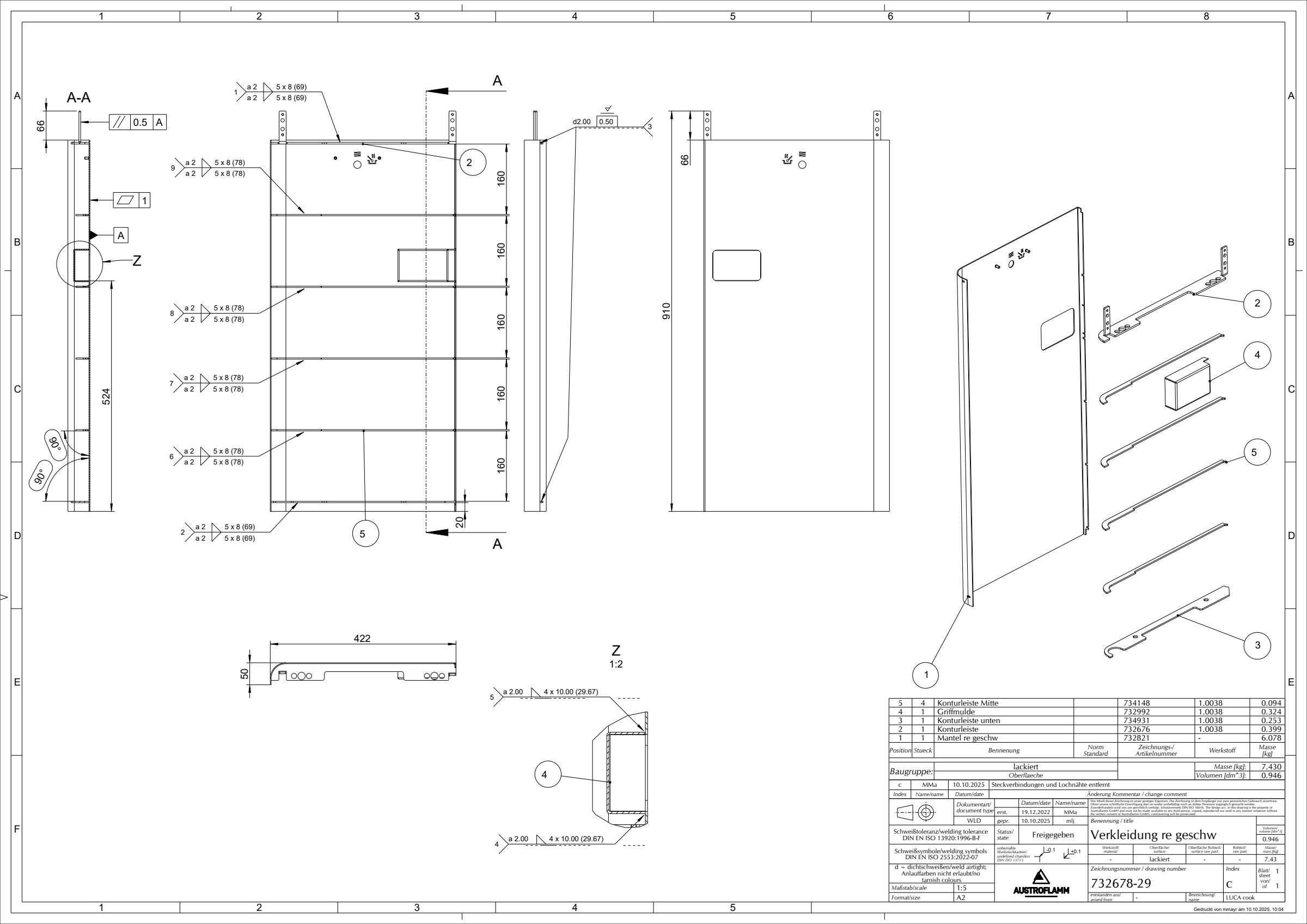

Технички цртеж и состав
| Поз. | Назив / артикл | Кол. | Материјал | kg / парче |
|---|---|---|---|---|
| Десна надворешна обвивка732821 | 1 | - | 6.078 | |
| Konturleiste732676 | 1 | 1.0038 | 0.399 | |
| Konturleiste unten734931 | 1 | 1.0038 | 0.253 | |
| Griffmulde732992 | 1 | 1.0038 | 0.324 | |
| Konturleiste Mitte734148 | 4 | 1.0038 | 0.094 |
