Luca Cook
Десна облога
Се подготвува 3D приказот…Моделот се вчитува подолго од вообичаено. Провери ја врската и освежи ја страницата.
Кликни на дел во 3D моделот, па тргни го за да стигнеш до деловите зад него.Изолирај го избраниот дел или отвори го неговиот цртеж.
Проверките за квалитет се достапни само за најавени контролори. Најави се за контрола
ТЕХНИЧКА ДОКУМЕНТАЦИЈА / 01 ЛИСТА

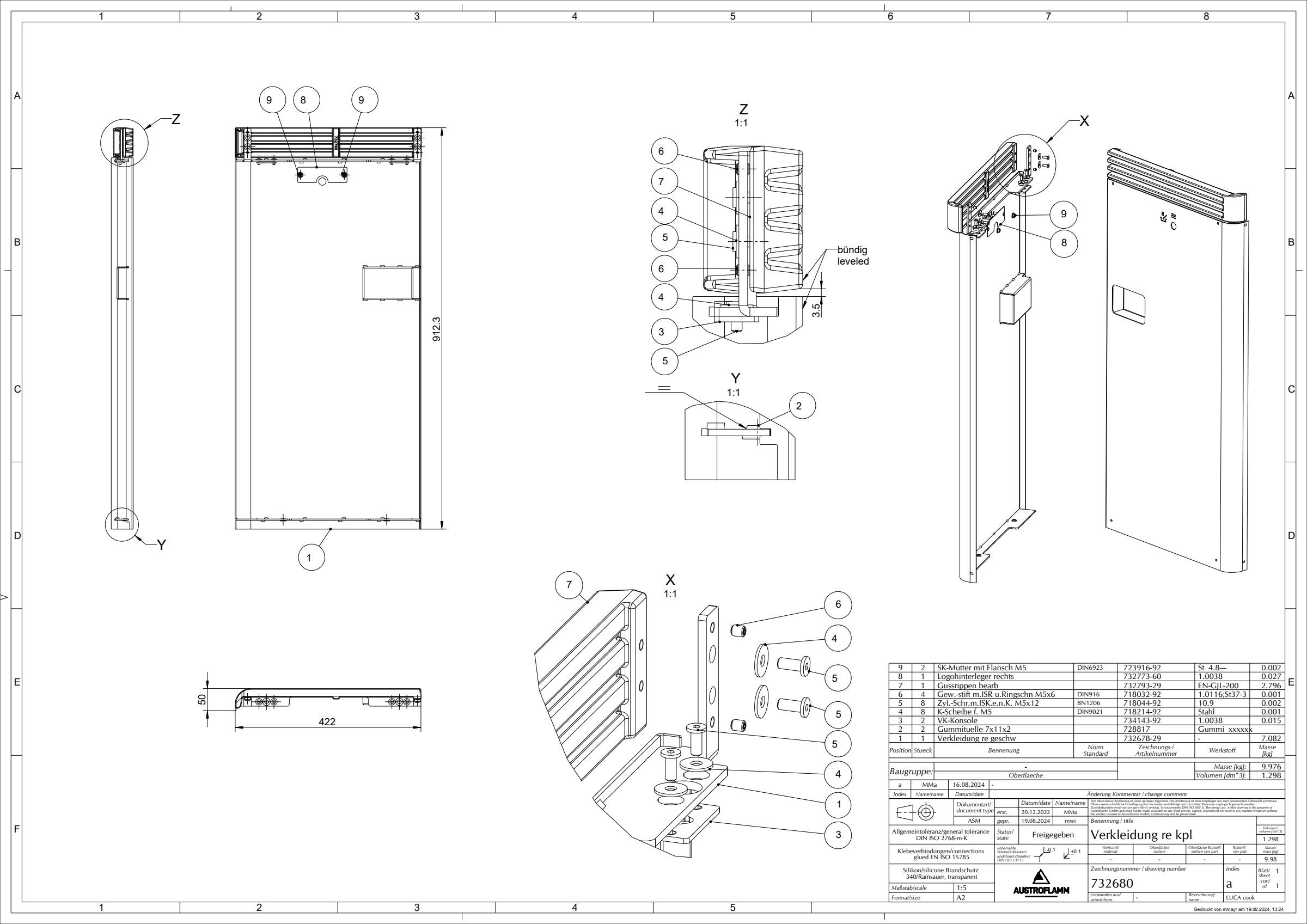

Технички цртеж и состав
| Поз. | Назив / артикл | Кол. | Материјал | kg / парче |
|---|---|---|---|---|
| Заварена десна облога732678-29 | 1 | - | 7.082 | |
| VK-Konsole734143-92 | 2 | 1.0038 | 0.015 | |
| Рамна подлошка со зголемен надворешен дијаметар за M5718214-92 · DIN9021 | 8 | Stahl | 0.001 | |
| Завртка со особено ниска цилиндрична глава и имбус M5×12 M5×12718044-92 · BN1206 | 8 | 10.9 | 0.002 | |
| Завртка без глава со вдлабнат врв M5×6 M5×6718032-92 · DIN916 | 4 | 1.0116;St37-3 | 0.001 | |
| Gussrippen bearb732793-29 | 1 | EN-GJL-200 | 2.796 | |
| Logohinterleger rechts732773-60 | 1 | 1.0038 | 0.027 | |
| Шестоаголна навртка со прирабница M5 M05723916-92 · DIN6923 | 2 | St_4.8--- | 0.002 |
