ТЕХНИЧКА ДОКУМЕНТАЦИЈА / 02 ЛИСТА

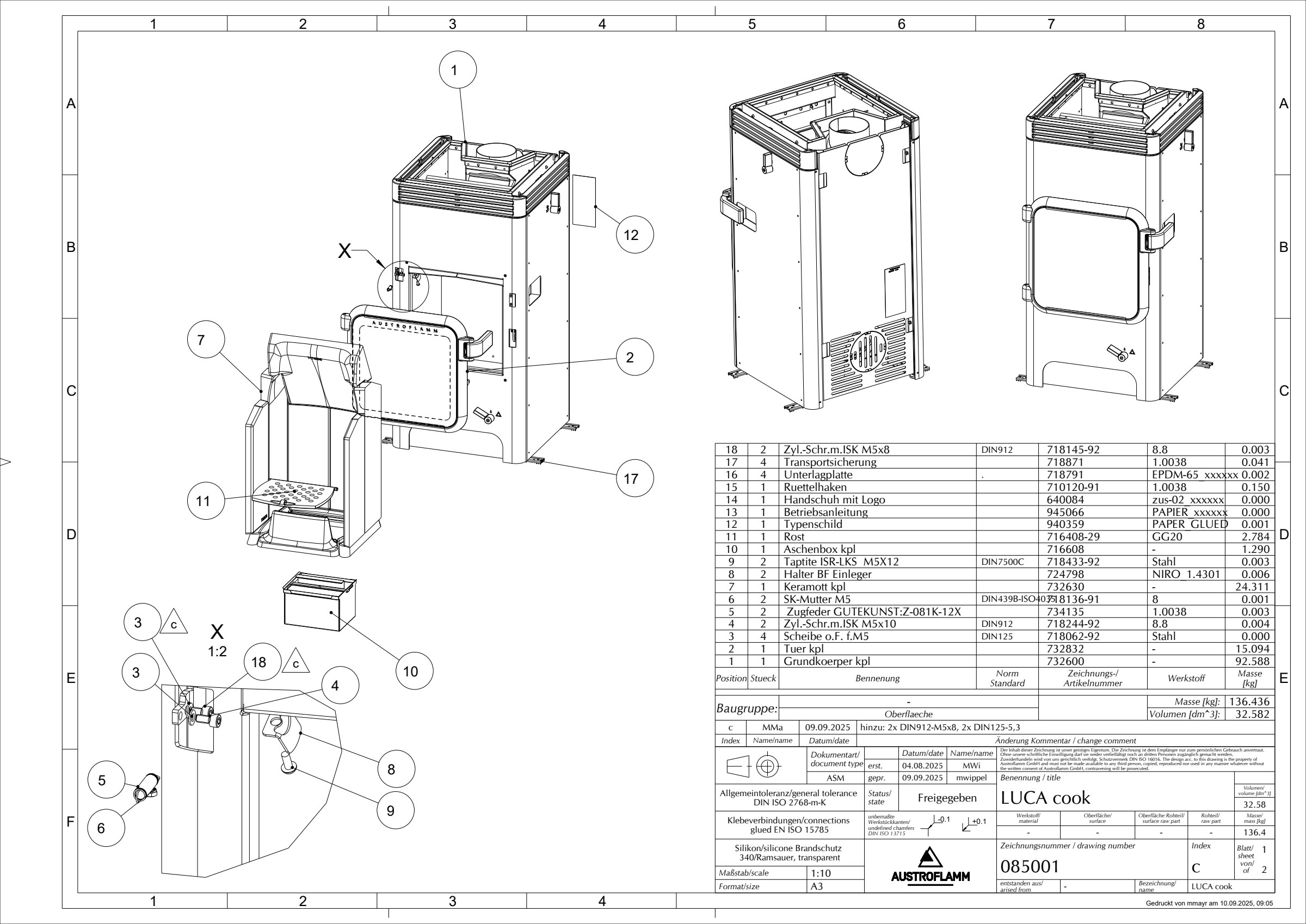

Технички цртеж и состав
| Поз. | Назив / артикл | Кол. | Материјал | kg / парче |
|---|---|---|---|---|
| Основен склоп на каминот732600 | 1 | - | 92.588 | |
| Врата732832 | 1 | - | 15.094 | |
| Рамна подлошка, тип A, внатрешен Ø5,3 mm718062-92 · DIN125 | 4 | Stahl | 0.000 | |
| Завртка со цилиндрична глава и имбус M5×10 M5×10718244-92 · DIN912 | 2 | 8.8 | 0.004 | |
| Zugfeder GUTEKUNST:Z-081K-12X734135 | 2 | 1.0038 | 0.003 | |
| SK-Mutter M5 DIN439B-ISO4035718136-91 · DIN439B-ISO4035 | 2 | 8 | 0.001 | |
| Керамота на ложиштето732630 | 1 | - | 24.311 | |
| Halter BF Einleger724798 | 2 | NIRO_1.4301 | 0.006 | |
| Завртка за формирање навој Taptite, Torx M5×12 M5×12718433-92 · DIN7500C | 2 | Stahl | 0.003 | |
| Кутија за пепел716608 | 1 | - | 1.290 | |
| Решетка на ложиштето716408-29 | 1 | GG20 | 2.784 | |
| Typenschild940359 | 1 | PAPER_GLUED | 0.001 | |
| Betriebsanleitung945066 | 1 | PAPIER_xxxxxx | 0.000 | |
| Handschuh mit Logo640084 | 1 | zus-02_xxxxxx | 0.000 | |
| Ruettelhaken710120-91 | 1 | 1.0038 | 0.150 | |
| Unterlagplatte .718791 | 4 | EPDM-65_xxxxxx | 0.002 | |
| Transportsicherung718871 | 4 | 1.0038 | 0.041 | |
| Завртка со цилиндрична глава и имбус M5×8 M5×8718145-92 · DIN912 | 2 | 8.8 | 0.003 |
