Десен ѕид на ложиштето
Се подготвува 3D приказот…Моделот се вчитува подолго од вообичаено. Провери ја врската и освежи ја страницата.
Кликни на дел во 3D моделот, па тргни го за да стигнеш до деловите зад него.Изолирај го избраниот дел или отвори го неговиот цртеж.
Проверките за квалитет се достапни само за најавени контролори. Најави се за контрола
ТЕХНИЧКА ДОКУМЕНТАЦИЈА / 01 ЛИСТА

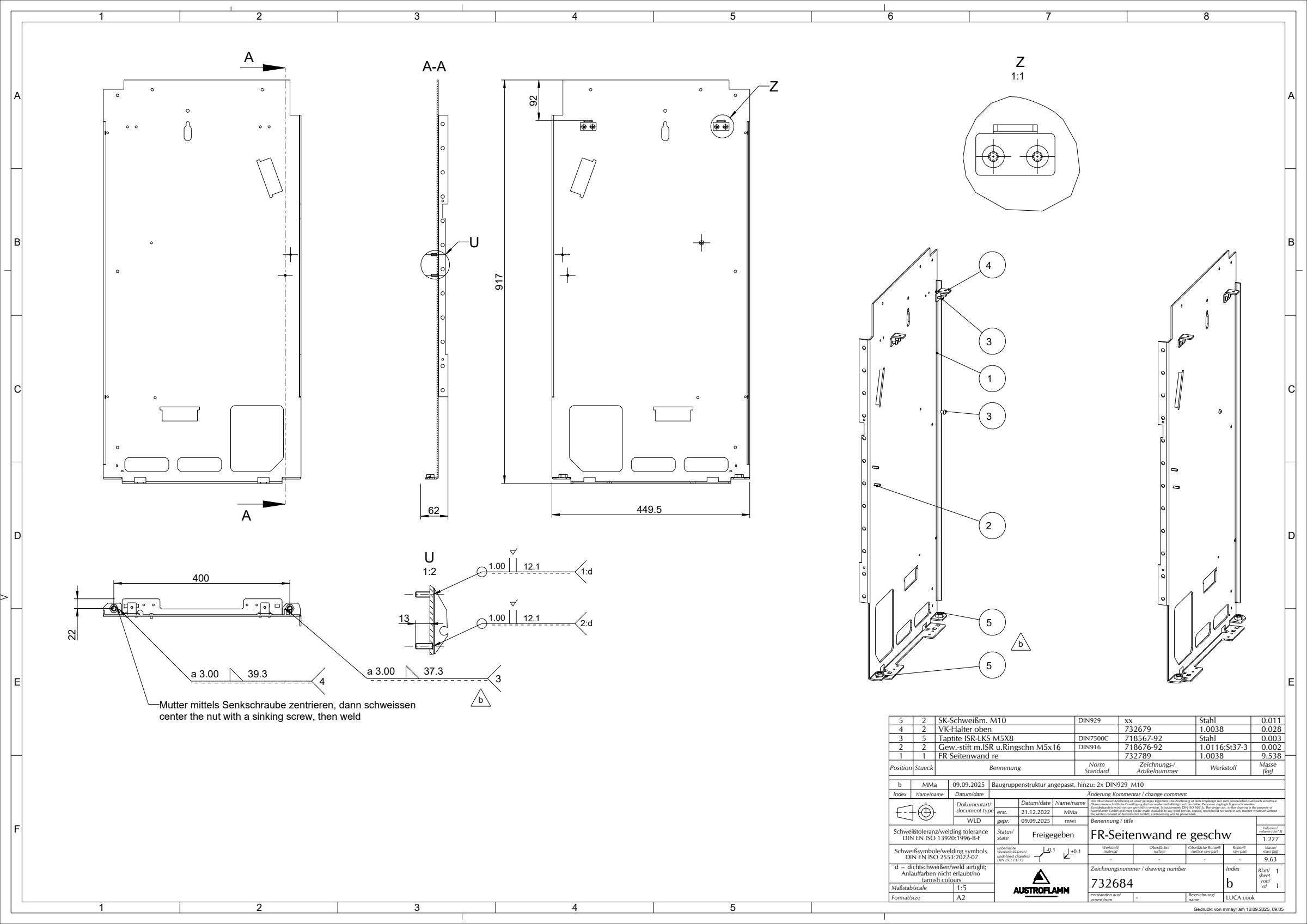

Технички цртеж и состав
| Поз. | Назив / артикл | Кол. | Материјал | kg / парче |
|---|---|---|---|---|
| FR Seitenwand re732789 | 1 | 1.0038 | 9.538 | |
| Завртка без глава со вдлабнат врв M5×16 M5×16718676-92 · DIN916 | 2 | 1.0116;St37-3 | 0.002 | |
| Завртка за формирање навој Taptite, Torx M5×8 M5×8718567-92 · DIN7500C | 5 | Stahl | 0.003 | |
| VK-Halter oben732679 | 2 | 1.0038 | 0.028 |
