ТЕХНИЧКА ДОКУМЕНТАЦИЈА / 02 ЛИСТА

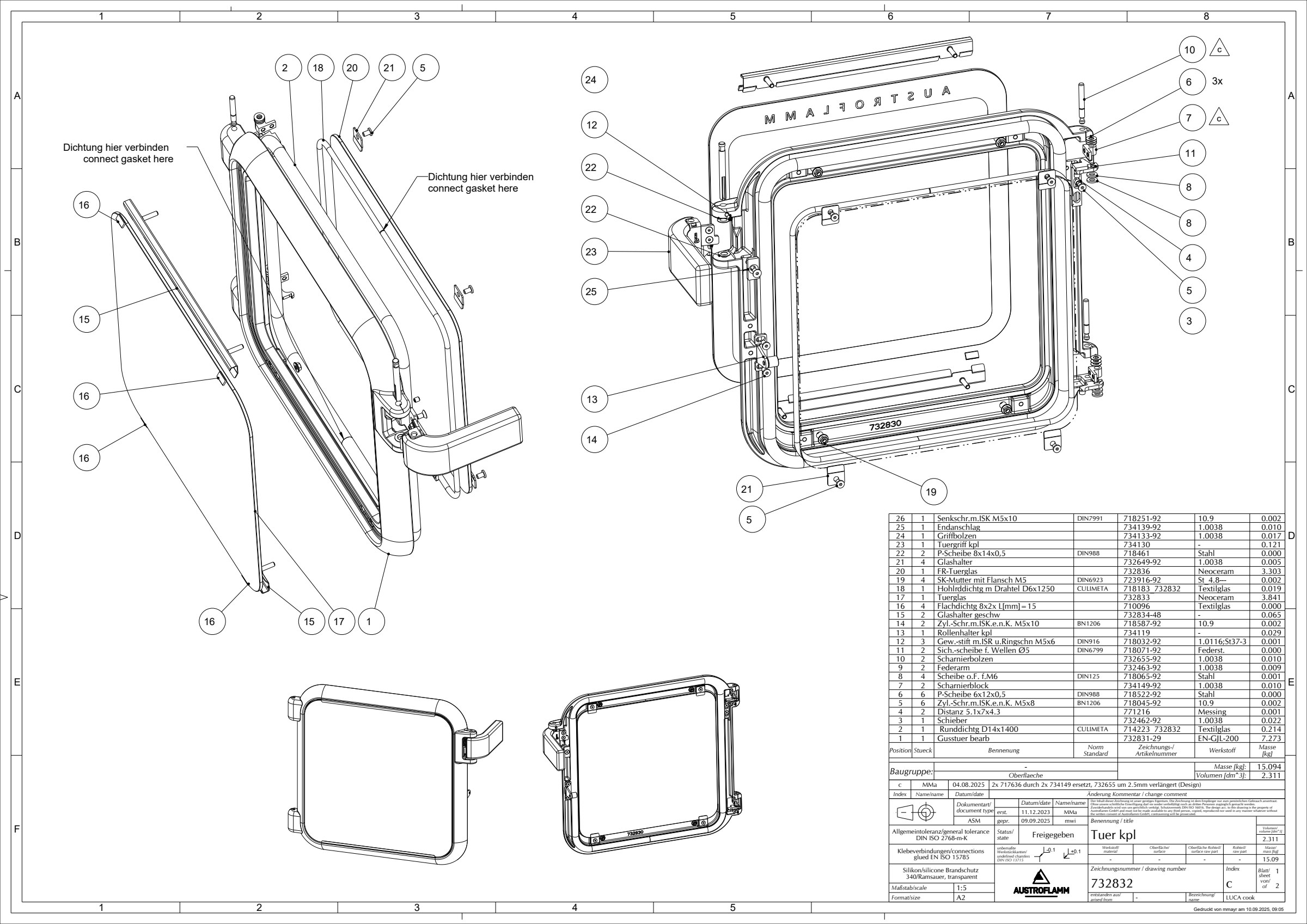

Технички цртеж и состав
| Поз. | Назив / артикл | Кол. | Материјал | kg / парче |
|---|---|---|---|---|
| Gusstuer bearb732831-29 | 1 | EN-GJL-200 | 7.273 | |
| Runddichtg D14x1400 CULIMETA714223_732832 | 1 | Textilglas | 0.214 | |
| Schieber732462-92 | 1 | 1.0038 | 0.022 | |
| Distanz 5.1x7x4.3771216 | 2 | Messing | 0.001 | |
| Завртка со особено ниска цилиндрична глава и имбус M5×8 M5×8718045-92 · BN1206 | 6 | 10.9 | 0.002 | |
| Прецизна подлошка за регулирање, внатрешен Ø6 · дебелина 0,5 mm718522-92 · DIN988 | 6 | Stahl | 0.000 | |
| Scharnierblock734149-92 | 2 | 1.0038 | 0.010 | |
| Рамна подлошка, тип A, внатрешен Ø6,4 mm718065-92 · DIN125 | 4 | Stahl | 0.001 | |
| Federarm732463-92 | 2 | 1.0038 | 0.009 | |
| Scharnierbolzen732655-92 | 2 | 1.0038 | 0.010 | |
| Осигурувачки E-прстен за оска Ø5718071-92 · DIN6799 | 2 | Federst. | 0.000 | |
| Завртка без глава со вдлабнат врв M5×6 M5×6718032-92 · DIN916 | 3 | 1.0116;St37-3 | 0.001 | |
| Држач на ролерот734119 | 1 | - | 0.029 | |
| Завртка со особено ниска цилиндрична глава и имбус M5×10 M5×10718587-92 · BN1206 | 2 | 10.9 | 0.002 | |
| Држач на стаклото732834-48 | 2 | - | 0.065 | |
| Flachdichtg 8x2x L[mm]=15710096 | 4 | Textilglas | 0.000 | |
| Tuerglas732833 | 1 | Neoceram | 3.841 | |
| Hohlrddichtg m Drahtel D6x1250 CULIMETA718183_732832 | 1 | Textilglas | 0.019 | |
| Шестоаголна навртка со прирабница M5 M05723916-92 · DIN6923 | 4 | St_4.8--- | 0.002 | |
| FR-Tuerglas732836 | 1 | Neoceram | 3.303 | |
| Glashalter732649-92 | 4 | 1.0038 | 0.005 | |
| Прецизна подлошка за регулирање, внатрешен Ø8 · дебелина 0,5 mm718461 · DIN988 | 2 | Stahl | 0.000 | |
| Рачка на вратата734130 | 1 | - | 0.121 | |
| Griffbolzen734133-92 | 1 | 1.0038 | 0.017 | |
| Endanschlag734139-92 | 1 | 1.0038 | 0.010 | |
| Завртка со впуштена глава, имбус M5×10 M5×10718251-92 · DIN7991 | 1 | 10.9 | 0.002 |
