Основен склоп на каминот
Се подготвува 3D приказот…Моделот се вчитува подолго од вообичаено. Провери ја врската и освежи ја страницата.
Кликни на дел во 3D моделот, па тргни го за да стигнеш до деловите зад него.Изолирај го избраниот дел или отвори го неговиот цртеж.
Проверките за квалитет се достапни само за најавени контролори. Најави се за контрола
ТЕХНИЧКА ДОКУМЕНТАЦИЈА / 02 ЛИСТА

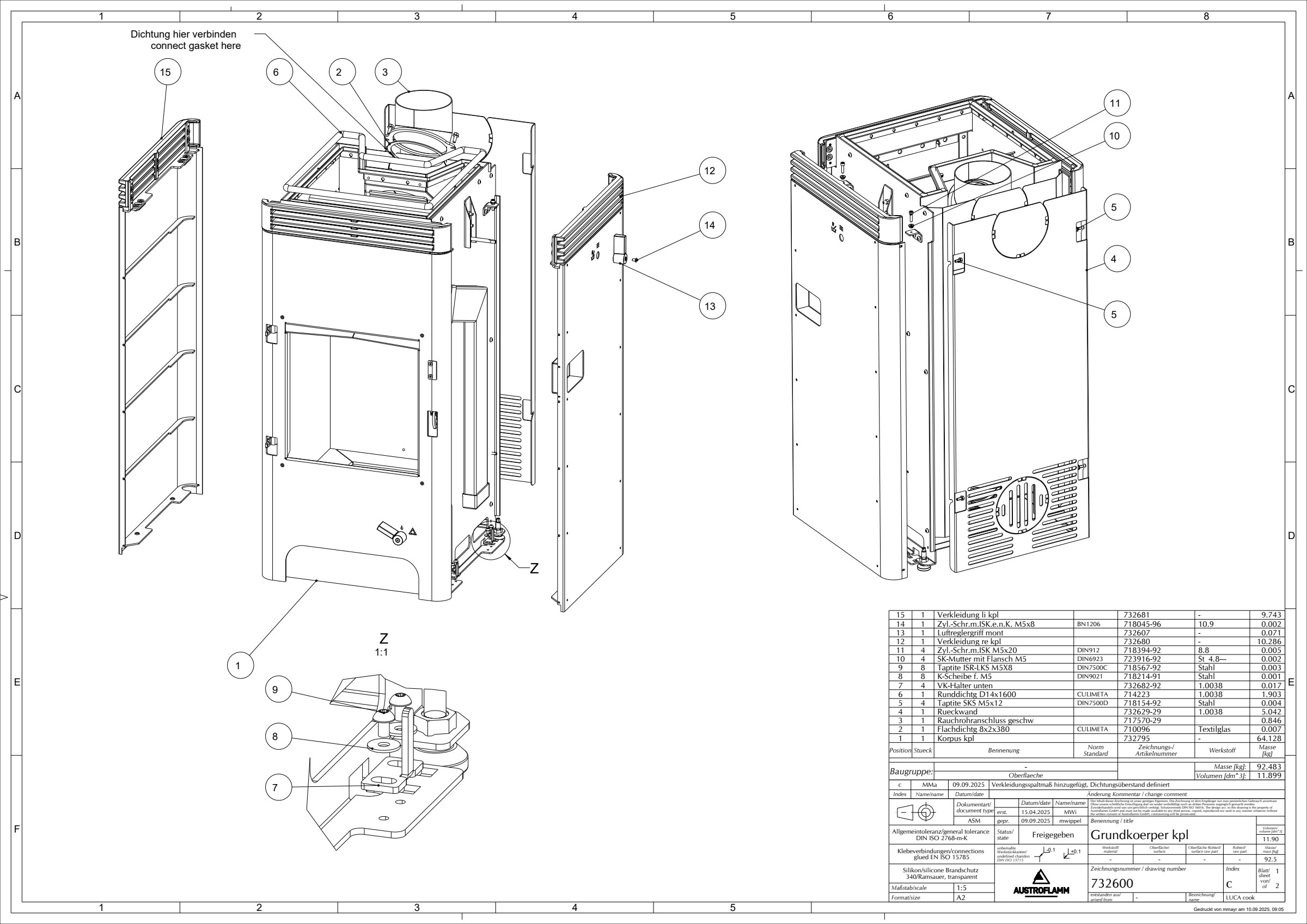

Технички цртеж и состав
| Поз. | Назив / артикл | Кол. | Материјал | kg / парче |
|---|---|---|---|---|
| Монтиран корпус732795 | 1 | - | 64.128 | |
| Flachdichtg 8x2x380 CULIMETA710096 | 1 | Textilglas | 0.007 | |
| Приклучок за оџак717570-29 | 1 | — | 0.846 | |
| Rueckwand732629-29 | 1 | 1.0038 | 5.042 | |
| Завртка за формирање навој Taptite, шестоаголна глава M5×12 M5×12718154-92 · DIN7500D | 4 | Stahl | 0.004 | |
| Runddichtg D14x1600 CULIMETA714223 | 1 | 1.0038 | 1.903 | |
| VK-Halter unten732682-92 | 4 | 1.0038 | 0.017 | |
| Рамна подлошка со зголемен надворешен дијаметар за M5718214-91 · DIN9021 | 8 | Stahl | 0.001 | |
| Завртка за формирање навој Taptite, Torx M5×8 M5×8718567-92 · DIN7500C | 8 | Stahl | 0.003 | |
| Шестоаголна навртка со прирабница M5 M05723916-92 · DIN6923 | 4 | St_4.8--- | 0.002 | |
| Завртка со цилиндрична глава и имбус M5×20 M5×20718394-92 · DIN912 | 4 | 8.8 | 0.005 | |
| Десна облога732680 | 1 | - | 10.286 | |
| Монтирана рачка на регулаторот732607 | 1 | - | 0.071 | |
| Завртка со особено ниска цилиндрична глава и имбус M5×8 M5×8718045-96 · BN1206 | 1 | 10.9 | 0.002 | |
| Лева облога732681 | 1 | - | 9.743 |
