Регулатор за воздух
Се подготвува 3D приказот…Моделот се вчитува подолго од вообичаено. Провери ја врската и освежи ја страницата.
Кликни на дел во 3D моделот, па тргни го за да стигнеш до деловите зад него.Изолирај го избраниот дел или отвори го неговиот цртеж.
Проверките за квалитет се достапни само за најавени контролори. Најави се за контрола
ТЕХНИЧКА ДОКУМЕНТАЦИЈА / 01 ЛИСТА

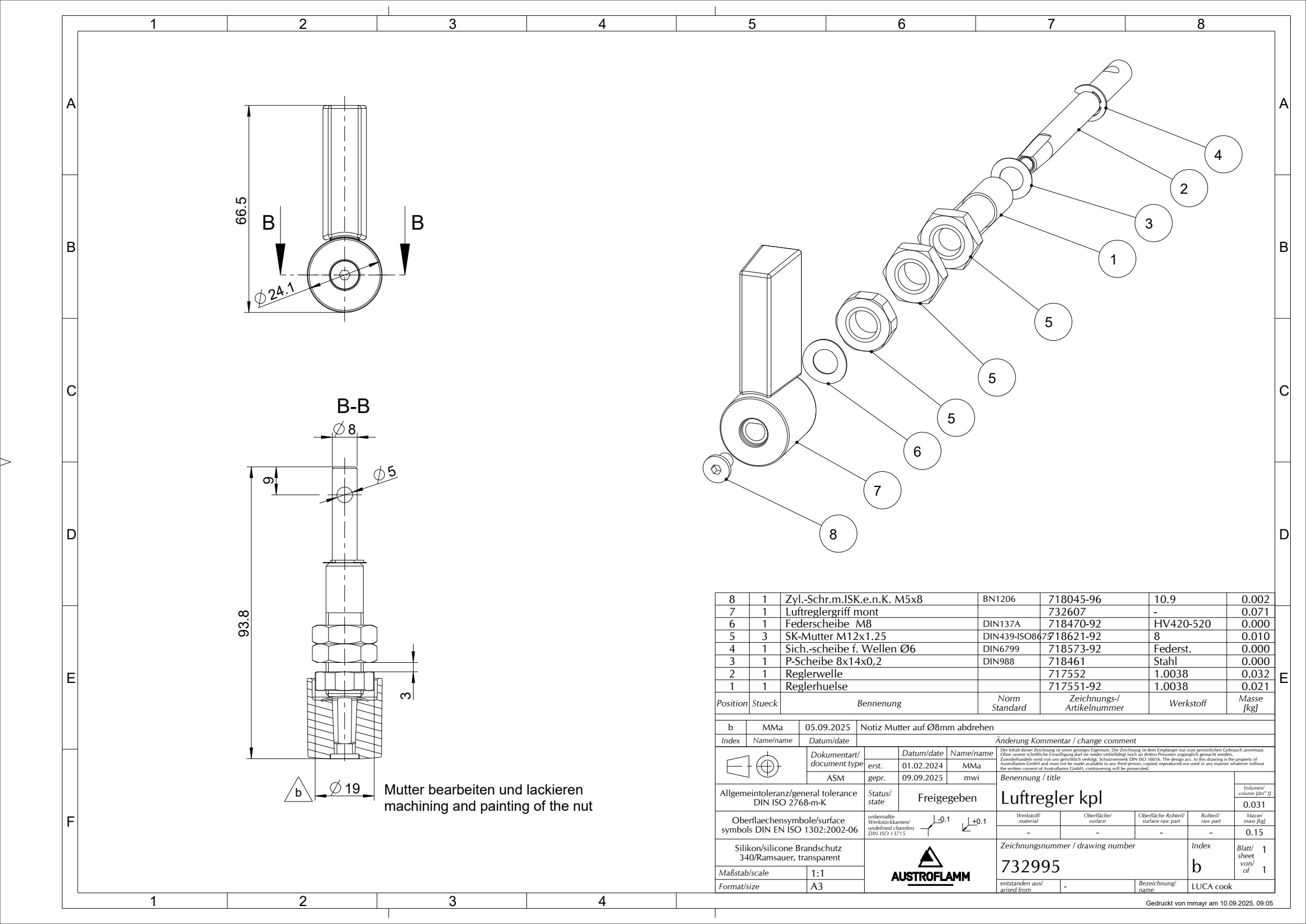

Технички цртеж и состав
| Поз. | Назив / артикл | Кол. | Материјал | kg / парче |
|---|---|---|---|---|
| Reglerhuelse717551-92 | 1 | 1.0038 | 0.021 | |
| Reglerwelle717552 | 1 | 1.0038 | 0.032 | |
| Прецизна подлошка за регулирање, внатрешен Ø8 · дебелина 0,2 mm718461 · DIN988 | 1 | Stahl | 0.000 | |
| Осигурувачки E-прстен за оска Ø6718573-92 · DIN6799 | 1 | Federst. | 0.000 | |
| SK-Mutter M12x1.25 DIN439-ISO8675718621-92 · DIN439-ISO8675 | 3 | 8 | 0.010 | |
| Свиткана пружинска подлошка, тип A, M8 M8718470-92 · DIN137A | 1 | HV420-520 | 0.000 | |
| Монтирана рачка на регулаторот732607 | 1 | - | 0.071 | |
| Завртка со особено ниска цилиндрична глава и имбус M5×8 M5×8718045-96 · BN1206 | 1 | 10.9 | 0.002 |
