Luca Cook
Влезна воздушна клапна Ø125
Се подготвува 3D приказот…Моделот се вчитува подолго од вообичаено. Провери ја врската и освежи ја страницата.
Кликни на дел во 3D моделот, па тргни го за да стигнеш до деловите зад него.Изолирај го избраниот дел или отвори го неговиот цртеж.
Проверките за квалитет се достапни само за најавени контролори. Најави се за контрола

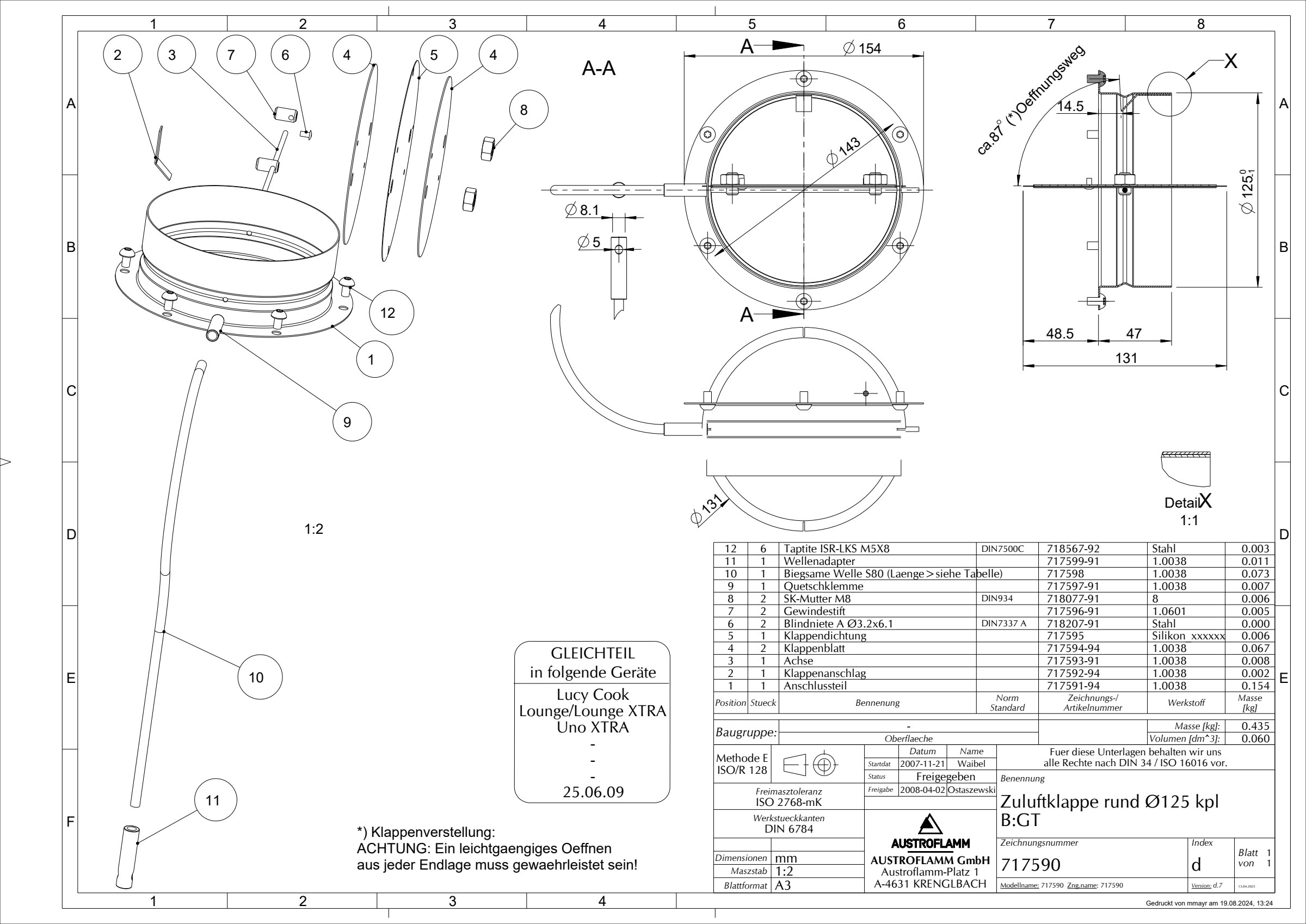

ТЕХНИЧКА ДОКУМЕНТАЦИЈА / 01 ЛИСТА
Технички цртеж и состав
| Поз. | Назив / артикл | Кол. | Материјал | kg / парче |
|---|---|---|---|---|
| Anschlussteil717591-94 | 1 | 1.0038 | 0.154 | |
| Klappenanschlag717592-94 | 1 | 1.0038 | 0.002 | |
| Achse717593-91 | 1 | 1.0038 | 0.008 | |
| Klappenblatt717594-94 | 2 | 1.0038 | 0.067 | |
| Klappendichtung717595 | 1 | Silikon_xxxxxx | 0.006 | |
| Слепа заковка Ø3,2×6,4718207-91 · DIN7337 | 2 | Stahl | 0.000 | |
| Gewindestift717596-91 | 2 | 1.0601 | 0.005 | |
| Шестоаголна навртка M8 M8718077-91 · DIN934 | 2 | 8 | 0.006 | |
| Quetschklemme717597-91 | 1 | 1.0038 | 0.007 | |
| Biegsame Welle S80 (Laenge>siehe Tabelle)717598 | 1 | 1.0038 | 0.073 | |
| Wellenadapter717599-91 | 1 | 1.0038 | 0.011 | |
| Завртка за формирање навој Taptite, Torx M5×8 M5×8718567-92 · DIN7500C | 6 | Stahl | 0.003 |
