ТЕХНИЧКА ДОКУМЕНТАЦИЈА / 02 ЛИСТА

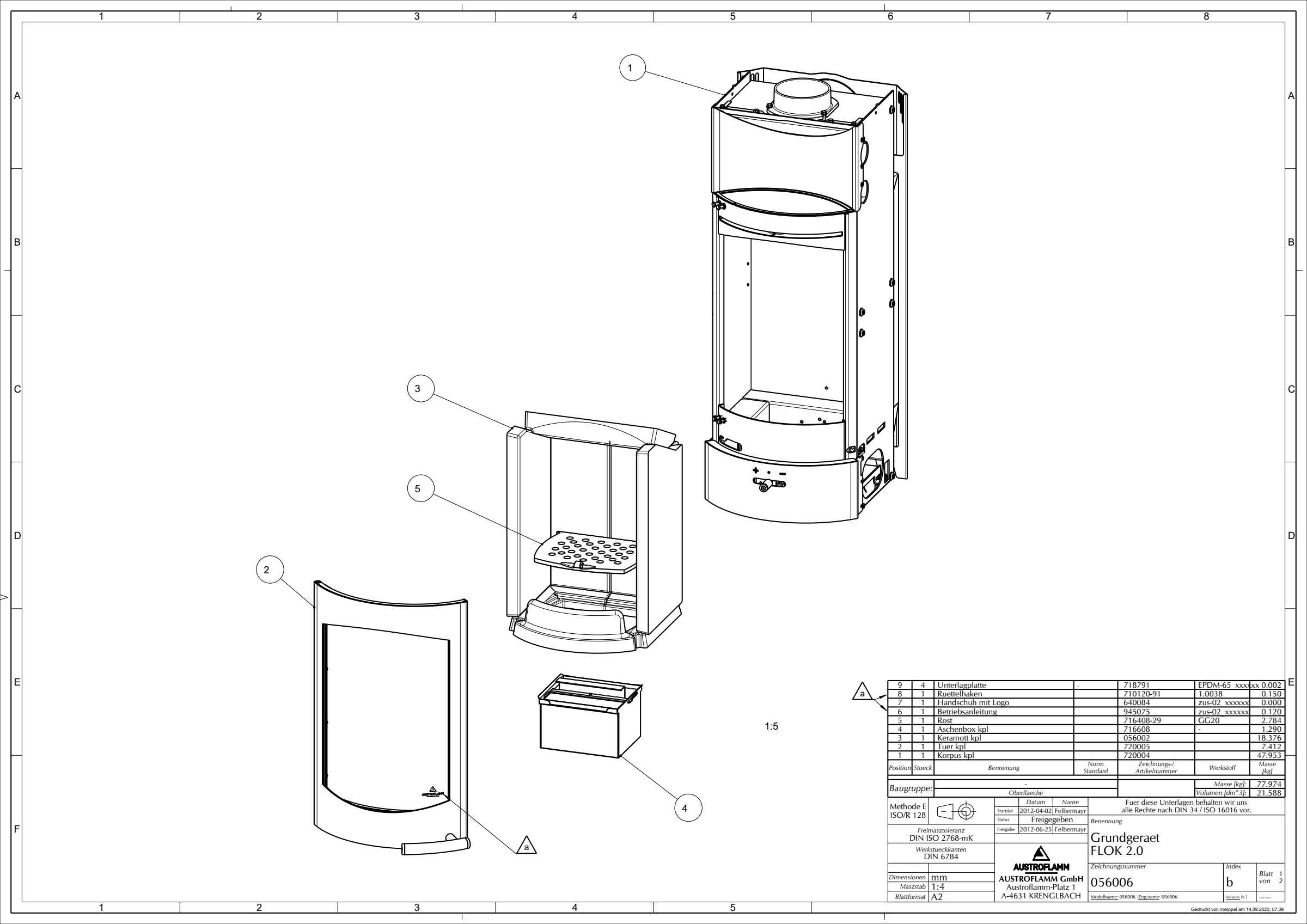

Технички цртеж и состав
| Поз. | Назив / артикл | Кол. | Материјал | kg / парче |
|---|---|---|---|---|
| Корпус со опрема720004 | 1 | — | 47.953 | |
| Врата720005 | 1 | — | 7.412 | |
| Керамоти во ложиштето056002 | 1 | — | 18.376 | |
| Пепелник716608 | 1 | - | 1.290 | |
| Решетка716408-29 | 1 | GG20 | 2.784 | |
| Упатство за употреба945075 | 1 | zus-02_xxxxxx | 0.120 | |
| Заштитна ракавица640084 | 1 | zus-02_xxxxxx | 0.000 | |
| Кука за решетката710120-91 | 1 | 1.0038 | 0.150 | |
| Подлошка од гума718791 | 4 | EPDM-65_xxxxxx | 0.002 |
