Flock 2.0
Склоп на рачката
Се подготвува 3D приказот…Моделот се вчитува подолго од вообичаено. Провери ја врската и освежи ја страницата.
Кликни на дел во 3D моделот, па тргни го за да стигнеш до деловите зад него.Изолирај го избраниот дел или отвори го неговиот цртеж.
Проверките за квалитет се достапни само за најавени контролори. Најави се за контрола
ТЕХНИЧКА ДОКУМЕНТАЦИЈА / 02 ЛИСТА

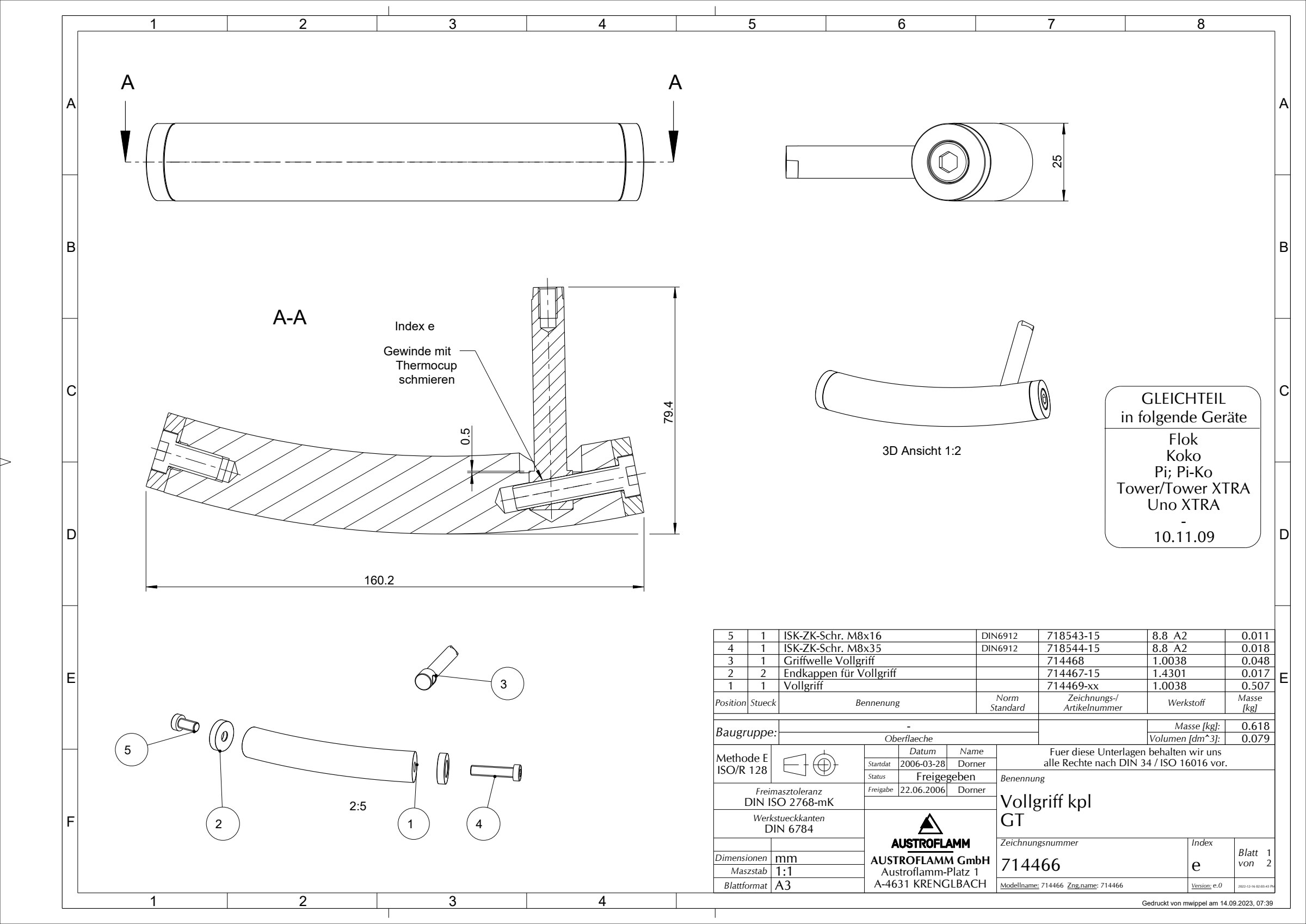

Технички цртеж и состав
| Поз. | Назив / артикл | Кол. | Материјал | kg / парче |
|---|---|---|---|---|
| Рачка714469-xx | 1 | 1.0038 | 0.507 | |
| Капаче на рачката714467-15 | 2 | 1.4301 | 0.017 | |
| Оска на рачката714468 | 1 | 1.0038 | 0.048 | |
| Завртка со ниска цилиндрична глава и имбус M8×35 M8×35718544-15 · DIN6912 | 1 | 8.8_A2 | 0.018 | |
| Завртка со ниска цилиндрична глава и имбус M8×16 M8×16718543-15 · DIN6912 | 1 | 8.8_A2 | 0.011 |
