Рачка на вратата
Се подготвува 3D приказот…Моделот се вчитува подолго од вообичаено. Провери ја врската и освежи ја страницата.
Кликни на дел во 3D моделот, па тргни го за да стигнеш до деловите зад него.Изолирај го избраниот дел или отвори го неговиот цртеж.
Проверките за квалитет се достапни само за најавени контролори. Најави се за контрола
ТЕХНИЧКА ДОКУМЕНТАЦИЈА / 01 ЛИСТА

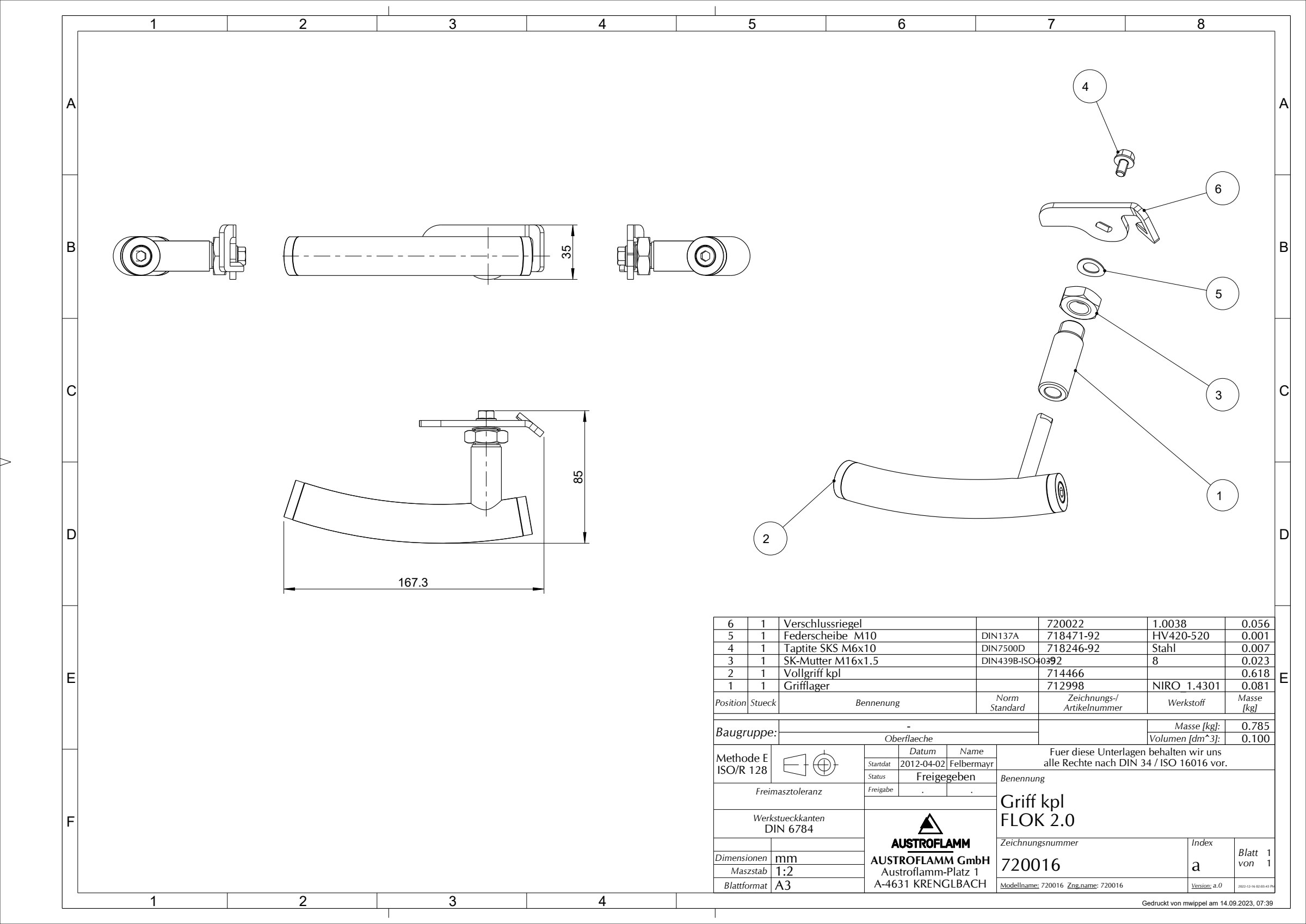

Технички цртеж и состав
| Поз. | Назив / артикл | Кол. | Материјал | kg / парче |
|---|---|---|---|---|
| Лежиште на рачката712998 | 1 | NIRO_1.4301 | 0.081 | |
| Склоп на рачката714466 | 1 | — | 0.618 | |
| Завртка за формирање навој Taptite, шестоаголна глава M6×10 M6×10718246-92 · DIN7500D | 1 | Stahl | 0.007 | |
| Свиткана пружинска подлошка, тип A, M10 M10718471-92 · DIN137A | 1 | HV420-520 | 0.001 | |
| Резе на вратата720022 | 1 | 1.0038 | 0.056 |
