ТЕХНИЧКА ДОКУМЕНТАЦИЈА / 02 ЛИСТА

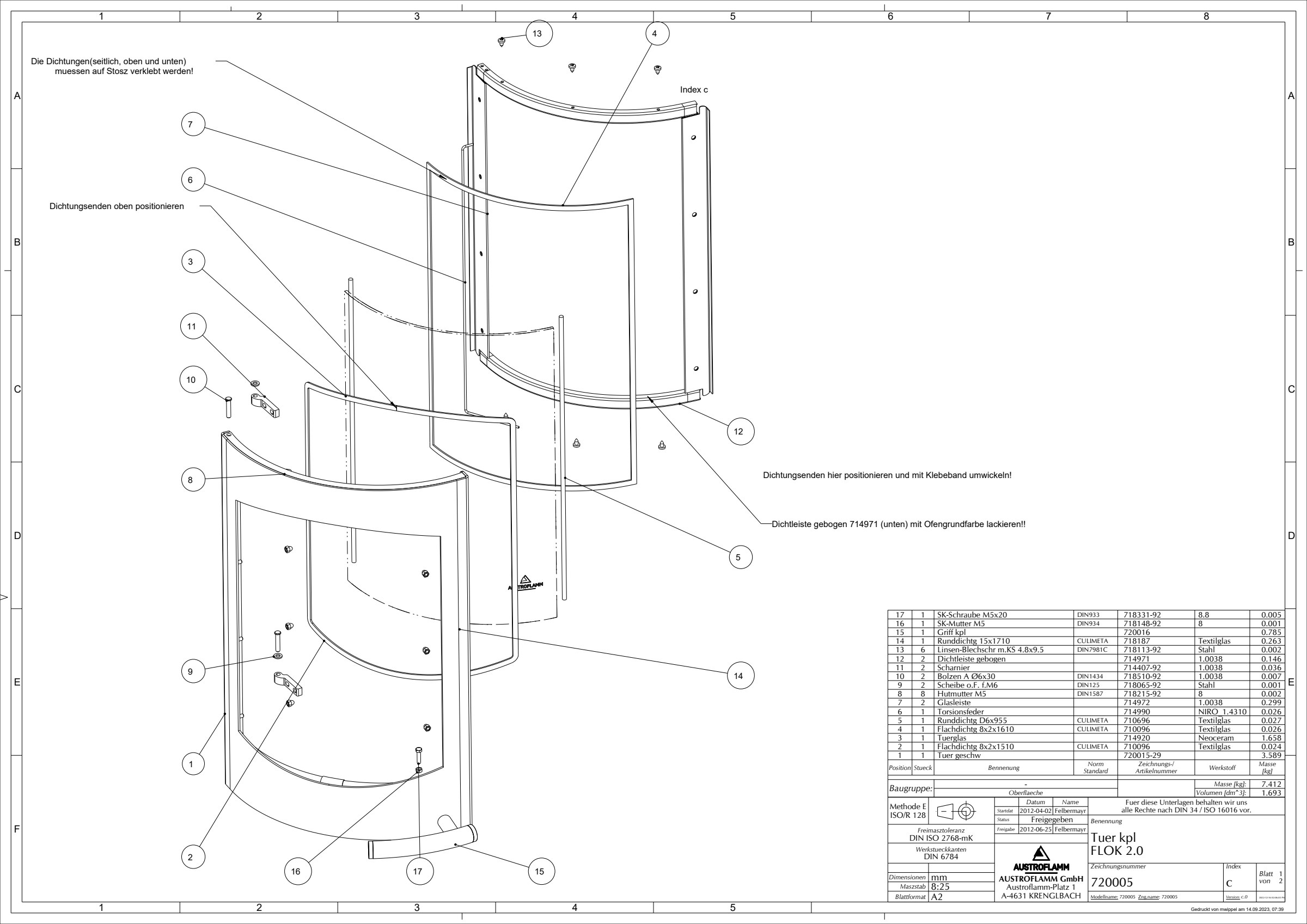

Технички цртеж и состав
| Поз. | Назив / артикл | Кол. | Материјал | kg / парче |
|---|---|---|---|---|
| Заварена рамка на вратата720015-29 | 1 | — | 3.589 | |
| Flachdichtg 8x2x1510 CULIMETA710096 | 1 | Textilglas | 0.024 | |
| Стакло на вратата714920 | 1 | Neoceram | 1.658 | |
| Flachdichtg 8x2x1610 CULIMETA710096 | 1 | Textilglas | 0.026 | |
| Runddichtg D6x955 CULIMETA710696 | 1 | Textilglas | 0.027 | |
| Торзиона пружина714990 | 1 | NIRO_1.4310 | 0.026 | |
| Лајсна за стаклото714972 | 2 | 1.0038 | 0.299 | |
| Hutmutter M5 DIN1587718215-92 · DIN1587 | 8 | 8 | 0.002 | |
| Рамна подлошка, тип A, внатрешен Ø6,4 mm718065-92 · DIN125 | 2 | Stahl | 0.001 | |
| Bolzen A Ø6x30 DIN1434718510-92 · DIN1434 | 2 | 1.0038 | 0.007 | |
| Шарка714407-92 | 2 | 1.0038 | 0.036 | |
| Закривена заптивна лајсна714971 | 2 | 1.0038 | 0.146 | |
| Самонарезна завртка за лим со полукружна глава, крстест прифат PH 4,8×9,5718113-92 · DIN7981C | 6 | Stahl | 0.002 | |
| Runddichtg 15x1710 CULIMETA718187 | 1 | Textilglas | 0.263 | |
| Рачка на вратата720016 | 1 | — | 0.785 | |
| Шестоаголна навртка M5 M5718148-92 · DIN934 | 1 | 8 | 0.001 | |
| Завртка со шестоаголна глава M5×20 M5×20718331-92 · DIN933 | 1 | 8.8 | 0.005 |
