Elisabeth
Заварен корпус
Се подготвува 3D приказот…Моделот се вчитува подолго од вообичаено. Провери ја врската и освежи ја страницата.
Кликни на дел во 3D моделот, па тргни го за да стигнеш до деловите зад него.Изолирај го избраниот дел или отвори го неговиот цртеж.
Проверките за квалитет се достапни само за најавени контролори. Најави се за контрола
ТЕХНИЧКА ДОКУМЕНТАЦИЈА / 04 ЛИСТА

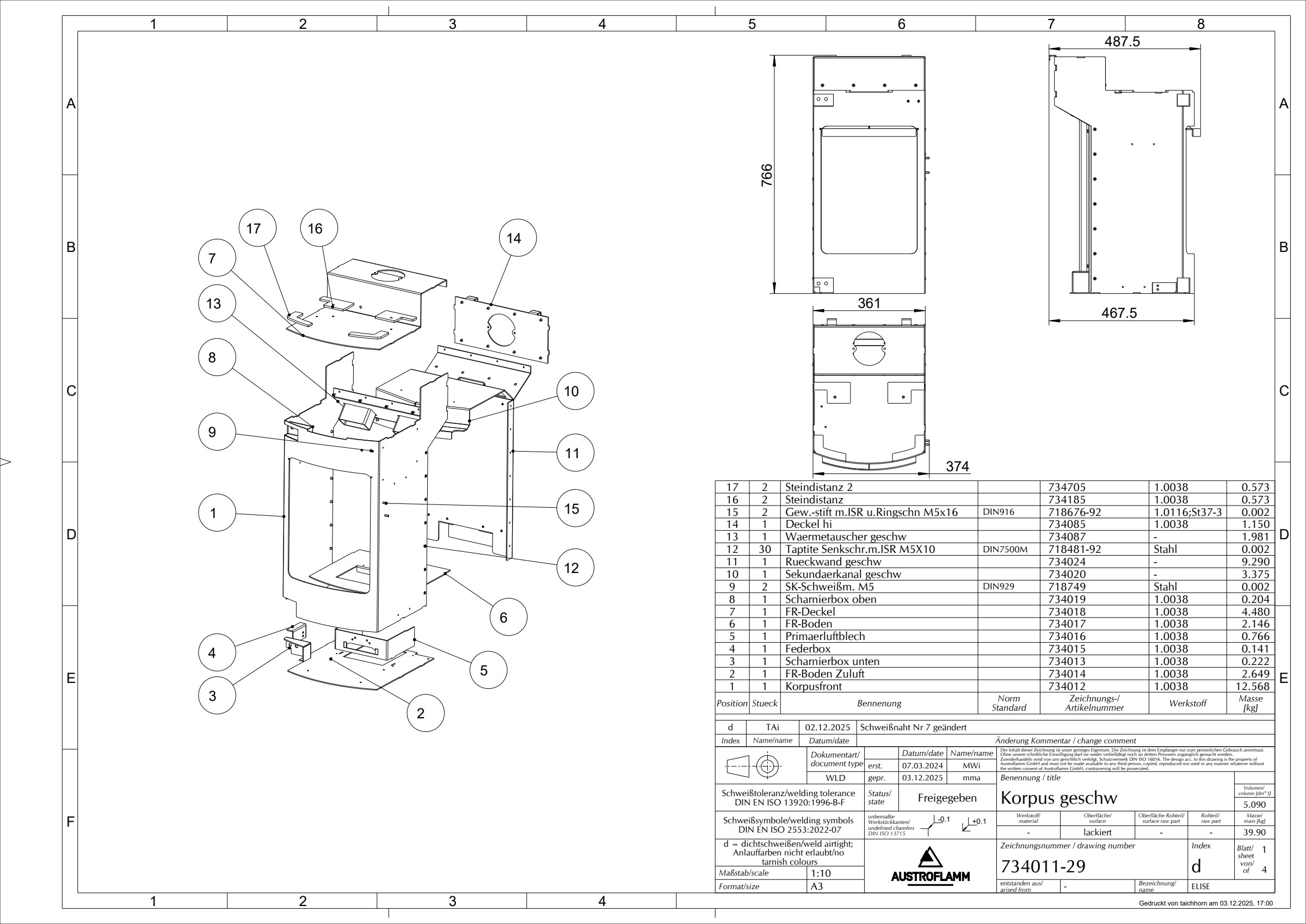

Технички цртеж и состав
| Поз. | Назив / артикл | Кол. | Материјал | kg / парче |
|---|---|---|---|---|
| Предна плоча на корпусот734012 | 1 | 1.0038 | 12.568 | |
| Дно со довод на воздух734014 | 1 | 1.0038 | 2.649 | |
| Долно куќиште на шарката734013 | 1 | 1.0038 | 0.222 | |
| Куќиште на пружината734015 | 1 | 1.0038 | 0.141 | |
| Плоча за примарен воздух734016 | 1 | 1.0038 | 0.766 | |
| Дно на ложиштето734017 | 1 | 1.0038 | 2.146 | |
| Капак на ложиштето734018 | 1 | 1.0038 | 4.480 | |
| Горно куќиште на шарката734019 | 1 | 1.0038 | 0.204 | |
| Шестоаголна навртка за заварување M5 M5718749 · DIN929 | 2 | Stahl | 0.002 | |
| Канал за секундарен воздух734020 | 1 | - | 3.375 | |
| Заварен заден ѕид734024 | 1 | - | 9.290 | |
| Завртка за формирање навој Taptite, впуштена глава, Torx M5×10 M5×10718481-92 · DIN7500M | 30 | Stahl | 0.002 | |
| Разменувач на топлина734087 | 1 | - | 1.981 | |
| Заден капак734085 | 1 | 1.0038 | 1.150 | |
| Завртка без глава со вдлабнат врв M5×16 M5×16718676-92 · DIN916 | 2 | 1.0116;St37-3 | 0.002 | |
| Дистанцер на мермерот734185 | 2 | 1.0038 | 0.573 | |
| Дистанцер на мермерот 2734705 | 2 | 1.0038 | 0.573 |
