Затезен лост
Се подготвува 3D приказот…Моделот се вчитува подолго од вообичаено. Провери ја врската и освежи ја страницата.
Кликни на дел во 3D моделот, па тргни го за да стигнеш до деловите зад него.Изолирај го избраниот дел или отвори го неговиот цртеж.
Проверките за квалитет се достапни само за најавени контролори. Најави се за контрола
ТЕХНИЧКА ДОКУМЕНТАЦИЈА / 01 ЛИСТА

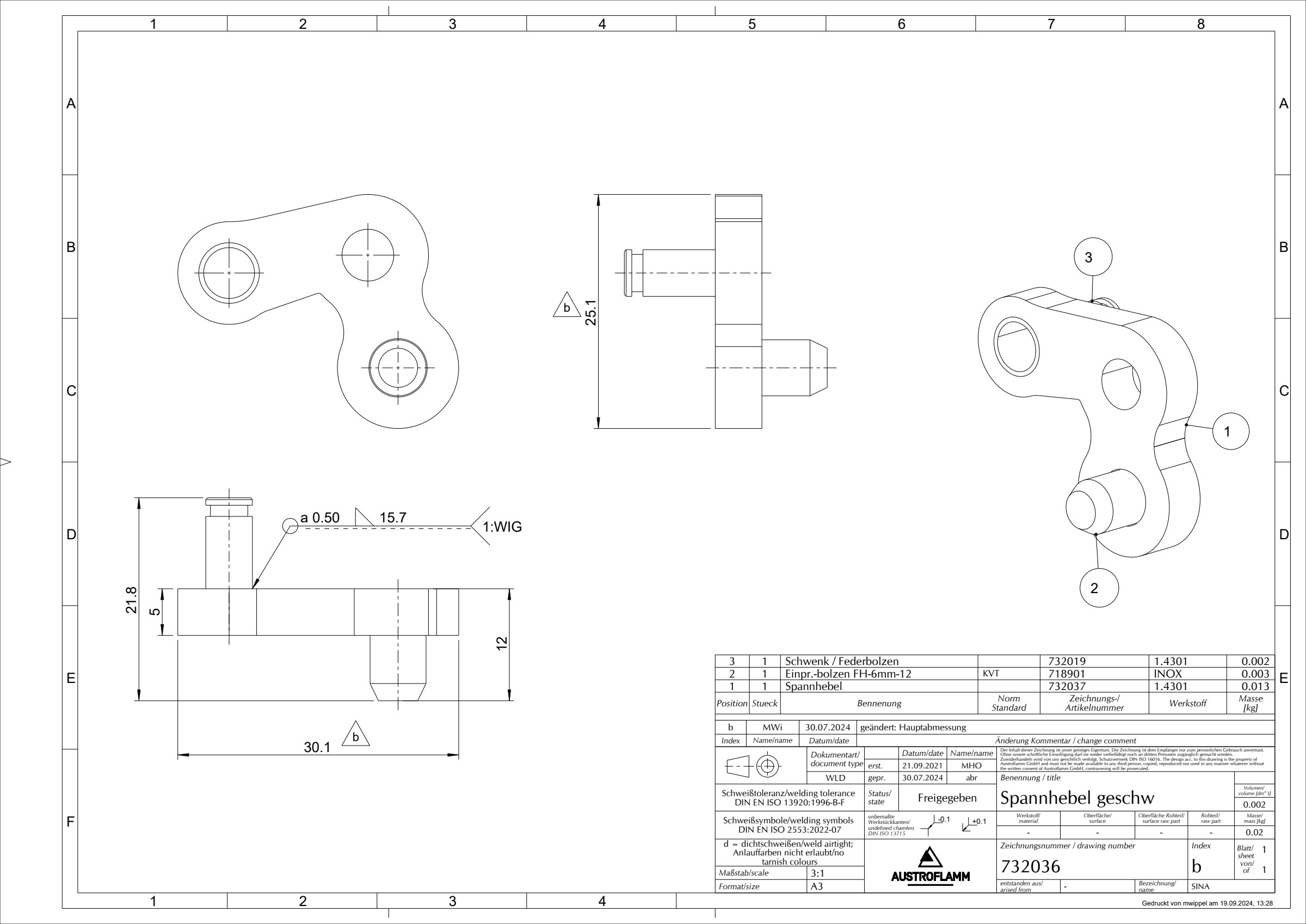

Технички цртеж и состав
| Поз. | Назив / артикл | Кол. | Материјал | kg / парче |
|---|---|---|---|---|
| Затезен лост732037 | 1 | 1.4301 | 0.013 | |
| Einpr.-bolzen FH-6mm-12 KVT718901 | 1 | INOX | 0.003 | |
| Оска за пружината732019 | 1 | 1.4301 | 0.002 |
