Elisabeth
Заварен заден ѕид
Се подготвува 3D приказот…Моделот се вчитува подолго од вообичаено. Провери ја врската и освежи ја страницата.
Кликни на дел во 3D моделот, па тргни го за да стигнеш до деловите зад него.Изолирај го избраниот дел или отвори го неговиот цртеж.
Проверките за квалитет се достапни само за најавени контролори. Најави се за контрола
ТЕХНИЧКА ДОКУМЕНТАЦИЈА / 01 ЛИСТА

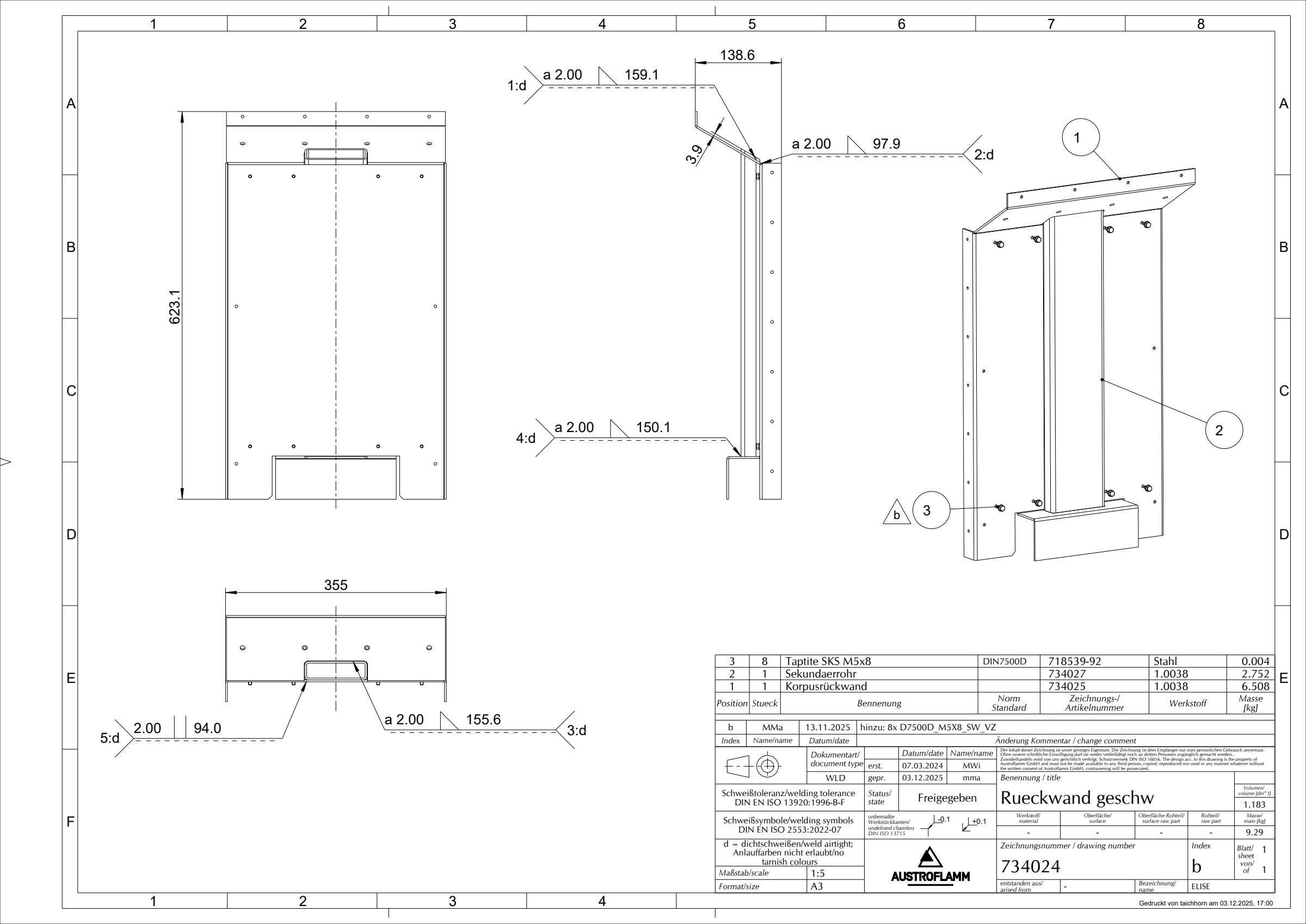

Технички цртеж и состав
| Поз. | Назив / артикл | Кол. | Материјал | kg / парче |
|---|---|---|---|---|
| Задна плоча на корпусот734025 | 1 | 1.0038 | 6.508 | |
| Цевка за секундарен воздух734027 | 1 | 1.0038 | 2.752 | |
| Завртка за формирање навој Taptite, шестоаголна глава M5×8 M5×8718539-92 · DIN7500D | 8 | Stahl | 0.004 |
