ТЕХНИЧКА ДОКУМЕНТАЦИЈА / 02 ЛИСТА

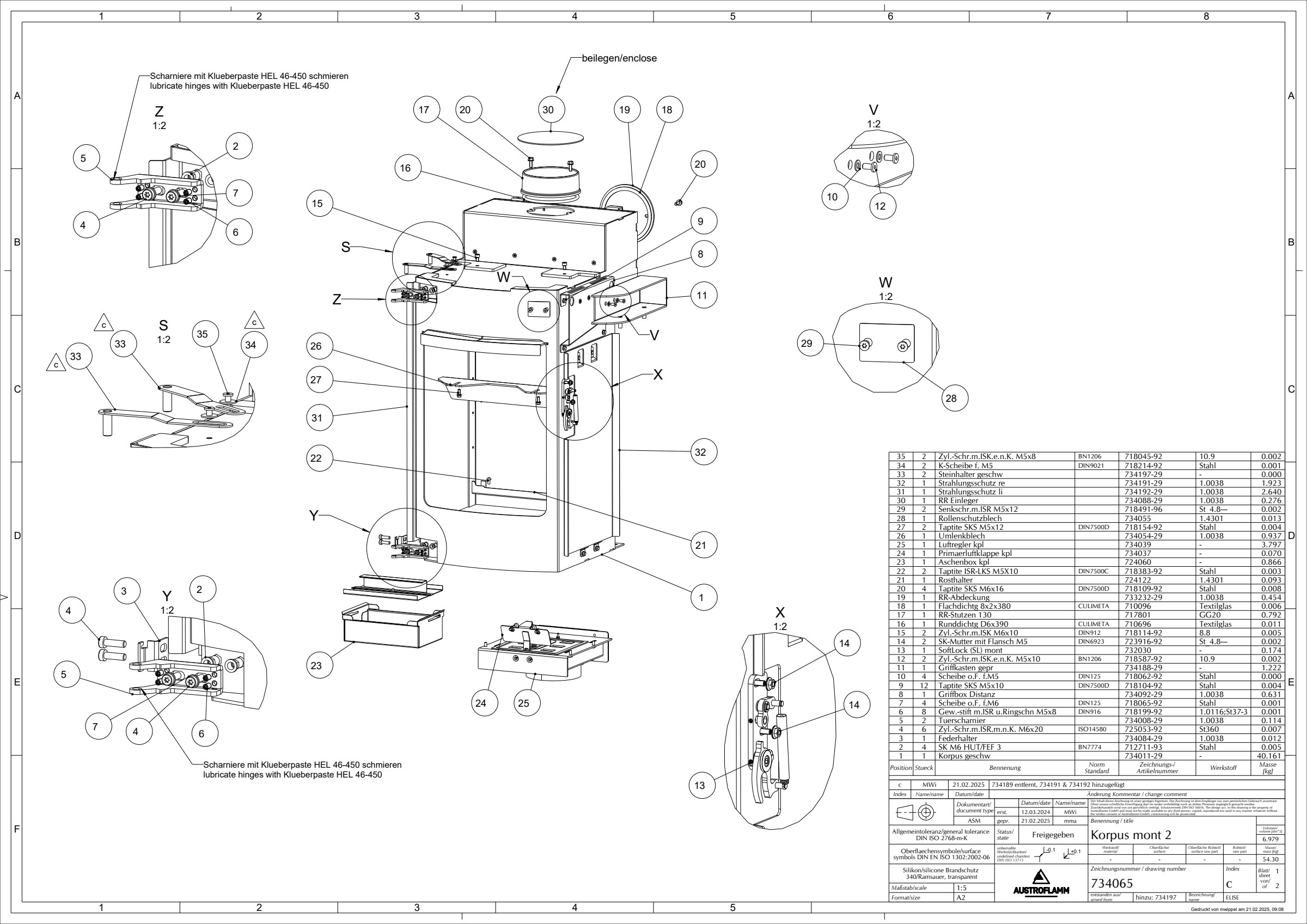

Технички цртеж и состав
| Поз. | Назив / артикл | Кол. | Материјал | kg / парче |
|---|---|---|---|---|
| Заварен корпус734011-29 | 1 | - | 40.161 | |
| SK M6 HUT/FEF 3 BN7774712711-93 · BN7774 | 4 | Stahl | 0.005 | |
| Држач на пружината734084-29 | 1 | 1.0038 | 0.012 | |
| Завртка со ниска цилиндрична глава и Torx M6×20 M6×20725053-92 · ISO14580 | 6 | St360 | 0.007 | |
| Шарка на вратата734008-29 | 2 | 1.0038 | 0.114 | |
| Завртка без глава со вдлабнат врв M5×8 M5×8718199-92 · DIN916 | 8 | 1.0116;St37-3 | 0.001 | |
| Рамна подлошка, тип A, внатрешен Ø6,4 mm718065-92 · DIN125 | 4 | Stahl | 0.001 | |
| Дистанцер на кутијата за рачката734092-29 | 1 | 1.0038 | 0.631 | |
| Завртка за формирање навој Taptite, шестоаголна глава M5×10 M5×10718104-92 · DIN7500D | 12 | Stahl | 0.004 | |
| Рамна подлошка, тип A, внатрешен Ø5,3 mm718062-92 · DIN125 | 4 | Stahl | 0.000 | |
| Кутија за рачката734188-29 | 1 | - | 1.222 | |
| Завртка со особено ниска цилиндрична глава и имбус M5×10 M5×10718587-92 · BN1206 | 2 | 10.9 | 0.002 | |
| Механизам SoftLock732030 | 1 | - | 0.174 | |
| Шестоаголна навртка со прирабница M5 M05723916-92 · DIN6923 | 2 | St_4.8--- | 0.002 | |
| Завртка со цилиндрична глава и имбус M6×10 M6×10718114-92 · DIN912 | 2 | 8.8 | 0.005 | |
| Runddichtg D6x390 CULIMETA710696 | 1 | Textilglas | 0.011 | |
| Приклучок за димовод Ø130717801 | 1 | GG20 | 0.792 | |
| Flachdichtg 8x2x380 CULIMETA710096 | 1 | Textilglas | 0.006 | |
| Капак за димовод733232-29 | 1 | 1.0038 | 0.454 | |
| Завртка за формирање навој Taptite, шестоаголна глава M6×16 M6×16718109-92 · DIN7500D | 4 | Stahl | 0.008 | |
| Држач на решетката724122 | 1 | 1.4301 | 0.093 | |
| Завртка за формирање навој Taptite, Torx M5×10 M5×10718383-92 · DIN7500C | 2 | Stahl | 0.003 | |
| Пепелник724060 | 1 | - | 0.866 | |
| Клапна за примарен воздух734037 | 1 | - | 0.070 | |
| Регулатор на воздух734039 | 1 | - | 3.797 | |
| Насочувачка плоча734054-29 | 1 | 1.0038 | 0.937 | |
| Завртка за формирање навој Taptite, шестоаголна глава M5×12 M5×12718154-92 · DIN7500D | 2 | Stahl | 0.004 | |
| Заштита на ролерот734055 | 1 | 1.4301 | 0.013 | |
| Завртка со впуштена глава, Torx M5×12 M5×12718491-96 | 2 | St_4.8--- | 0.002 | |
| Влошка за димоводот734088-29 | 1 | 1.0038 | 0.276 | |
| Лева топлинска заштита734192-29 | 1 | 1.0038 | 2.640 | |
| Десна топлинска заштита734191-29 | 1 | 1.0038 | 1.923 | |
| Држач на мермерот734197-29 | 2 | - | 0.000 | |
| Рамна подлошка со зголемен надворешен дијаметар за M5718214-92 · DIN9021 | 2 | Stahl | 0.001 | |
| Завртка со особено ниска цилиндрична глава и имбус M5×8 M5×8718045-92 · BN1206 | 2 | 10.9 | 0.002 |
