Elisabeth
Лева мермерна облога
Се подготвува 3D приказот…Моделот се вчитува подолго од вообичаено. Провери ја врската и освежи ја страницата.
Кликни на дел во 3D моделот, па тргни го за да стигнеш до деловите зад него.Изолирај го избраниот дел или отвори го неговиот цртеж.
Проверките за квалитет се достапни само за најавени контролори. Најави се за контрола
ТЕХНИЧКА ДОКУМЕНТАЦИЈА / 01 ЛИСТА

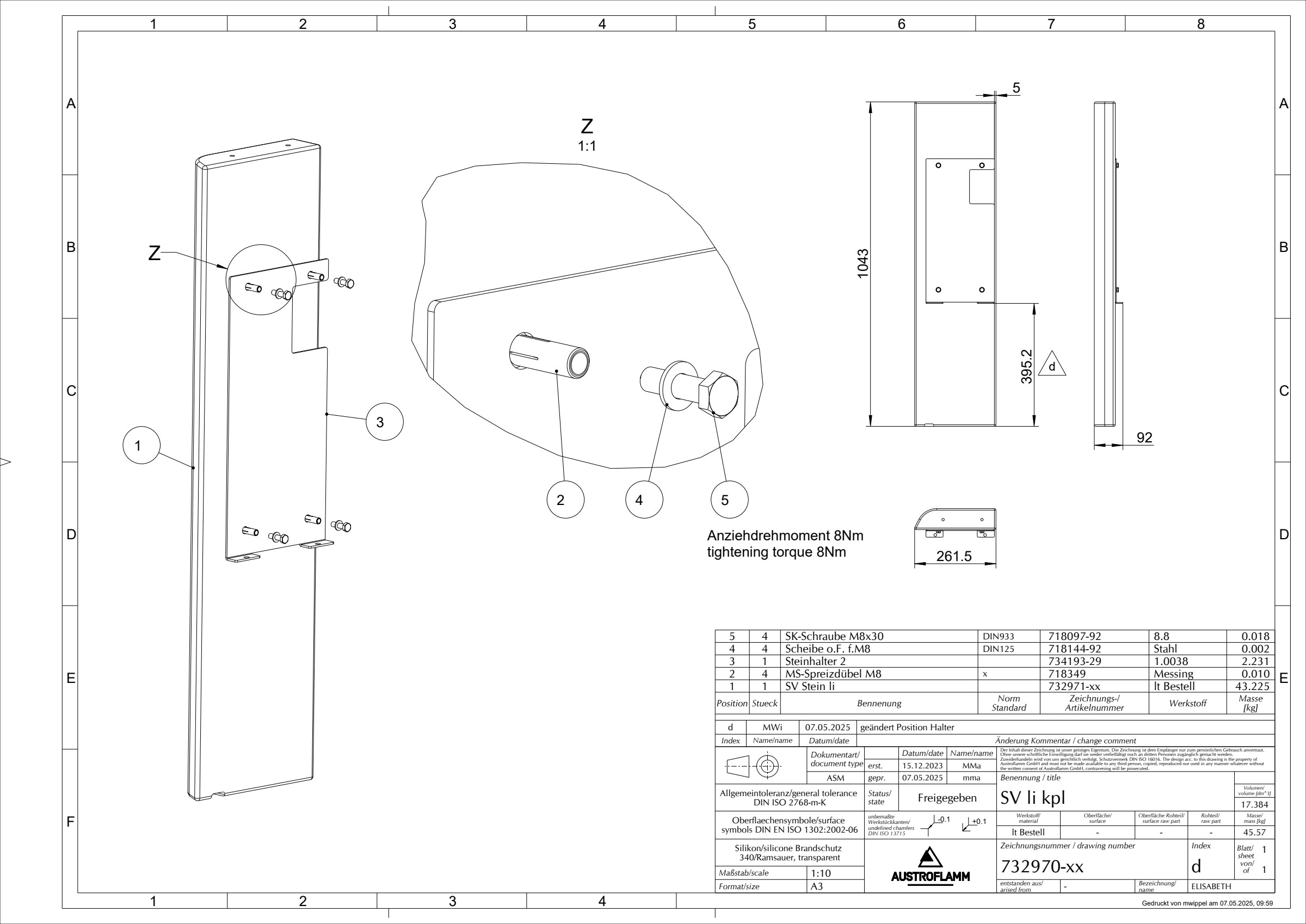

Технички цртеж и состав
| Поз. | Назив / артикл | Кол. | Материјал | kg / парче |
|---|---|---|---|---|
| Лева мермерна страница732971-xx | 1 | lt Bestell | 43.225 | |
| MS-Spreizdübel M8 x718349 | 4 | Messing | 0.010 | |
| Држач на мермерот 2734193-29 | 1 | 1.0038 | 2.231 | |
| Рамна подлошка, тип A, внатрешен Ø8,4 mm718144-92 · DIN125 | 4 | Stahl | 0.002 | |
| Завртка со шестоаголна глава M8×30 M8×30718097-92 · DIN933 | 4 | 8.8 | 0.018 |
