ТЕХНИЧКА ДОКУМЕНТАЦИЈА / 01 ЛИСТА

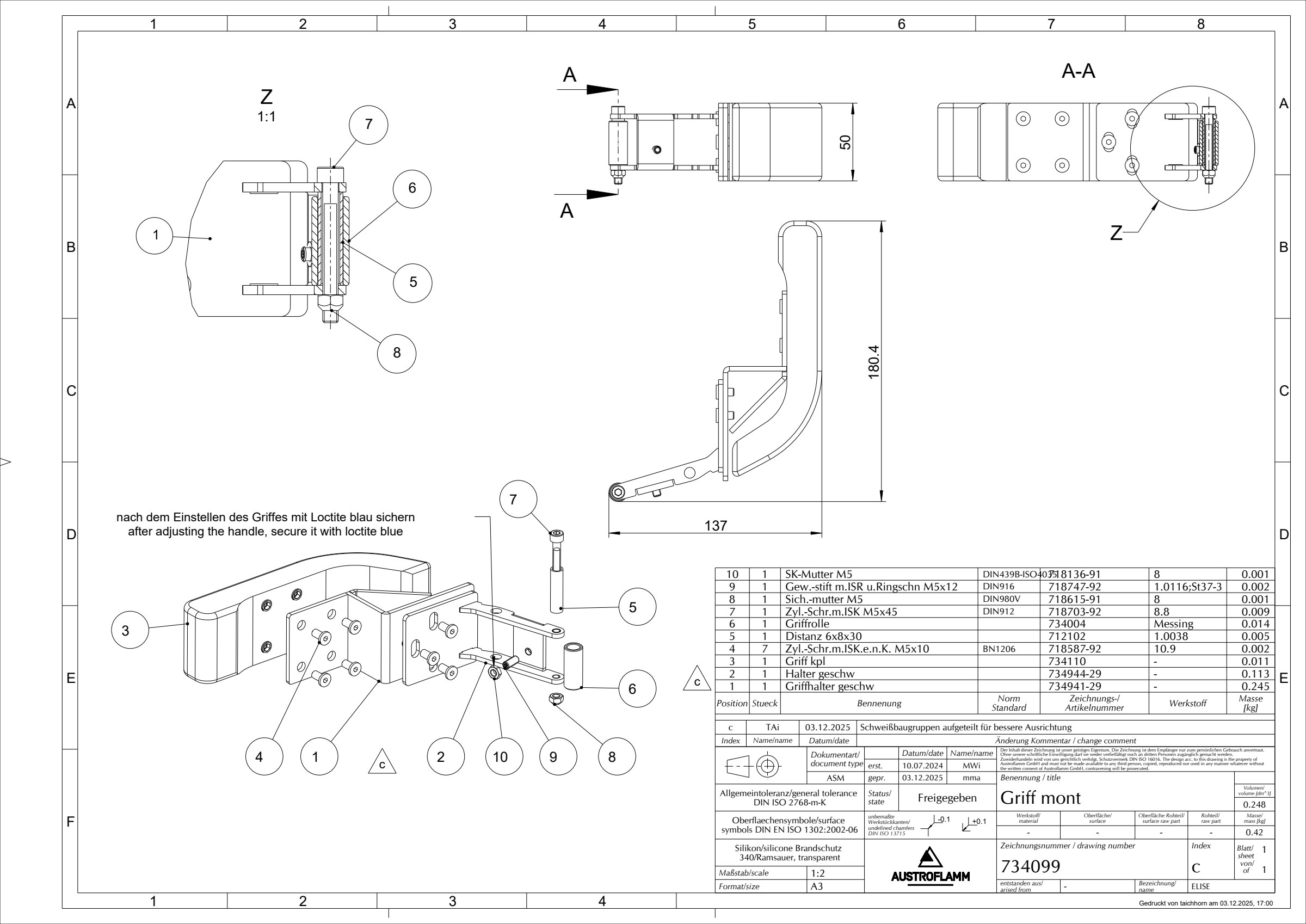

Технички цртеж и состав
| Поз. | Назив / артикл | Кол. | Материјал | kg / парче |
|---|---|---|---|---|
| Носач на рачката734941-29 | 1 | - | 0.245 | |
| Држач на рачката734944-29 | 1 | - | 0.113 | |
| Склоп на рачката734110 | 1 | - | 0.011 | |
| Завртка со особено ниска цилиндрична глава и имбус M5×10 M5×10718587-92 · BN1206 | 7 | 10.9 | 0.002 | |
| Distanz 6x8x30712102 | 1 | 1.0038 | 0.005 | |
| Ролер на рачката734004 | 1 | Messing | 0.014 | |
| Завртка со цилиндрична глава и имбус M5×45 M5×45718703-92 · DIN912 | 1 | 8.8 | 0.009 | |
| Метална самоосигурувачка шестоаголна навртка M5 M5718615-91 · DIN980V | 1 | 8 | 0.001 | |
| Завртка без глава со вдлабнат врв M5×12 M5×12718747-92 · DIN916 | 1 | 1.0116;St37-3 | 0.002 | |
| SK-Mutter M5 DIN439B-ISO4035718136-91 · DIN439B-ISO4035 | 1 | 8 | 0.001 |
