ТЕХНИЧКА ДОКУМЕНТАЦИЈА / 02 ЛИСТА

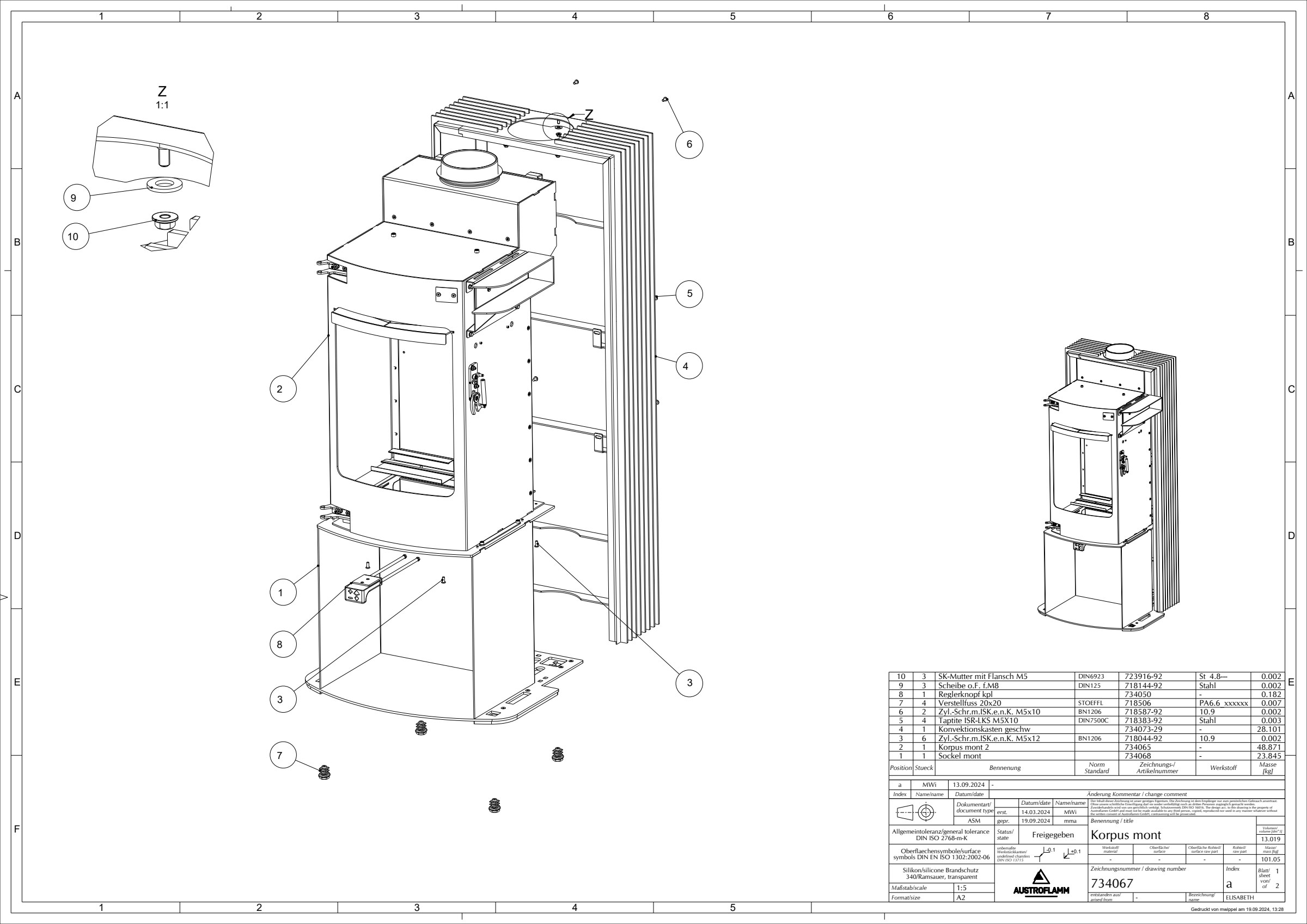

Технички цртеж и состав
| Поз. | Назив / артикл | Кол. | Материјал | kg / парче |
|---|---|---|---|---|
| Постамент734068 | 1 | - | 23.845 | |
| Корпус со опрема734065 | 1 | - | 48.871 | |
| Завртка со особено ниска цилиндрична глава и имбус M5×12 M5×12718044-92 · BN1206 | 6 | 10.9 | 0.002 | |
| Конвекциски склоп734073-29 | 1 | - | 28.101 | |
| Завртка за формирање навој Taptite, Torx M5×10 M5×10718383-92 · DIN7500C | 4 | Stahl | 0.003 | |
| Завртка со особено ниска цилиндрична глава и имбус M5×10 M5×10718587-92 · BN1206 | 2 | 10.9 | 0.002 | |
| Прилагодлива ногарка718506 | 4 | PA6.6_xxxxxx | 0.007 | |
| Команда за регулаторот734050 | 1 | - | 0.182 | |
| Рамна подлошка, тип A, внатрешен Ø8,4 mm718144-92 · DIN125 | 3 | Stahl | 0.002 | |
| Шестоаголна навртка со прирабница M5 M05723916-92 · DIN6923 | 3 | St_4.8--- | 0.002 |
