ТЕХНИЧКА ДОКУМЕНТАЦИЈА / 01 ЛИСТА

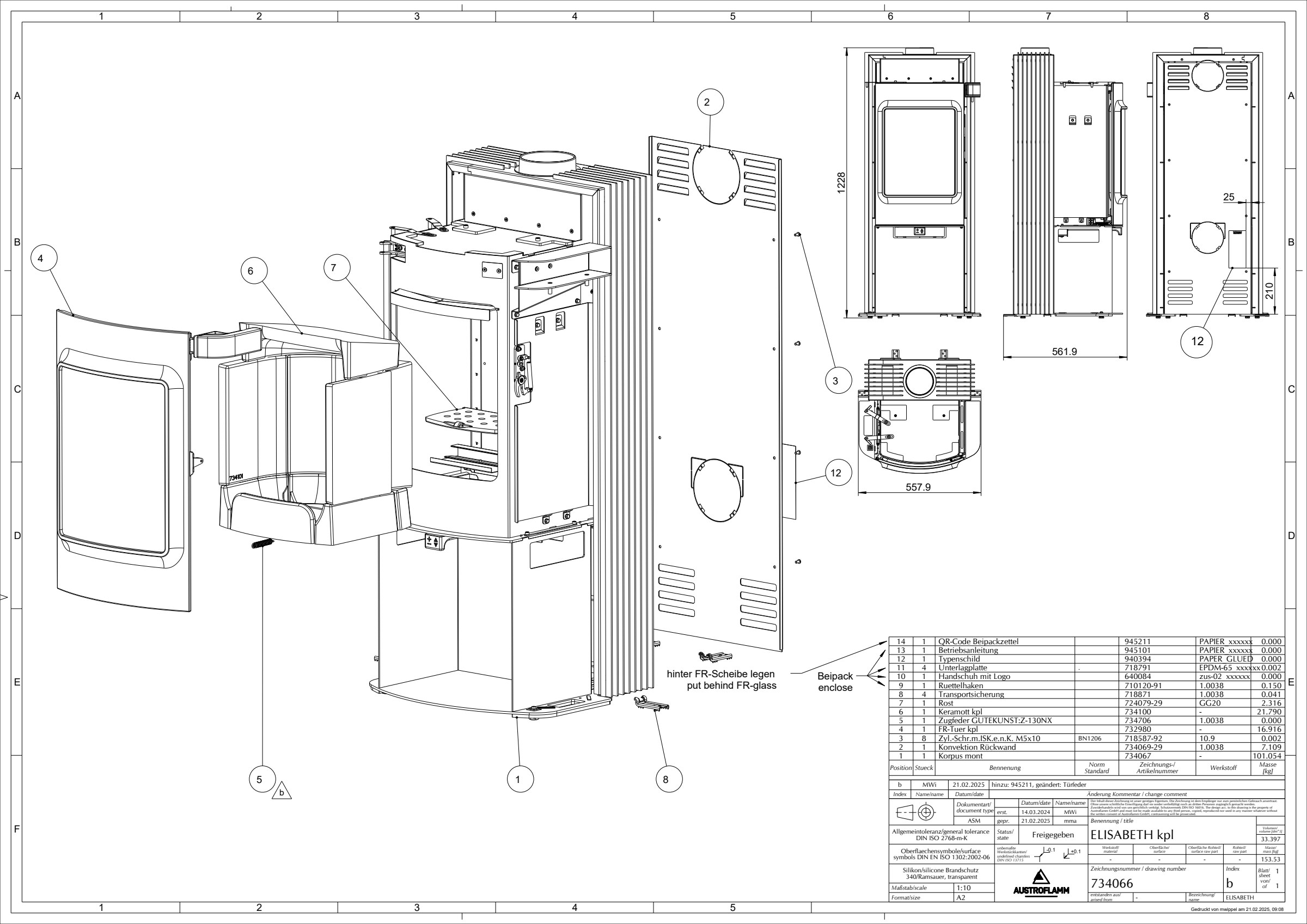

Технички цртеж и состав
| Поз. | Назив / артикл | Кол. | Материјал | kg / парче |
|---|---|---|---|---|
| Монтиран корпус734067 | 1 | - | 101.054 | |
| Задна конвекциска плоча734069-29 | 1 | 1.0038 | 7.109 | |
| Завртка со особено ниска цилиндрична глава и имбус M5×10 M5×10718587-92 · BN1206 | 8 | 10.9 | 0.002 | |
| Врата732980 | 1 | - | 16.916 | |
| Затезна пружина734706 | 1 | 1.0038 | 0.000 | |
| Керамоти во ложиштето734100 | 1 | - | 21.790 | |
| Решетка724079-29 | 1 | GG20 | 2.316 | |
| Транспортен држач718871 | 4 | 1.0038 | 0.041 | |
| Кука за решетката710120-91 | 1 | 1.0038 | 0.150 | |
| Заштитна ракавица640084 | 1 | zus-02_xxxxxx | 0.000 | |
| Идентификациска етикета940394 | 1 | PAPER_GLUED | 0.000 | |
| Упатство за употреба945101 | 1 | PAPIER_xxxxxx | 0.000 | |
| Лист со QR код945211 | 1 | PAPIER_xxxxxx | 0.000 |
