Регулатор на воздух
Се подготвува 3D приказот…Моделот се вчитува подолго од вообичаено. Провери ја врската и освежи ја страницата.
Кликни на дел во 3D моделот, па тргни го за да стигнеш до деловите зад него.Изолирај го избраниот дел или отвори го неговиот цртеж.
Проверките за квалитет се достапни само за најавени контролори. Најави се за контрола

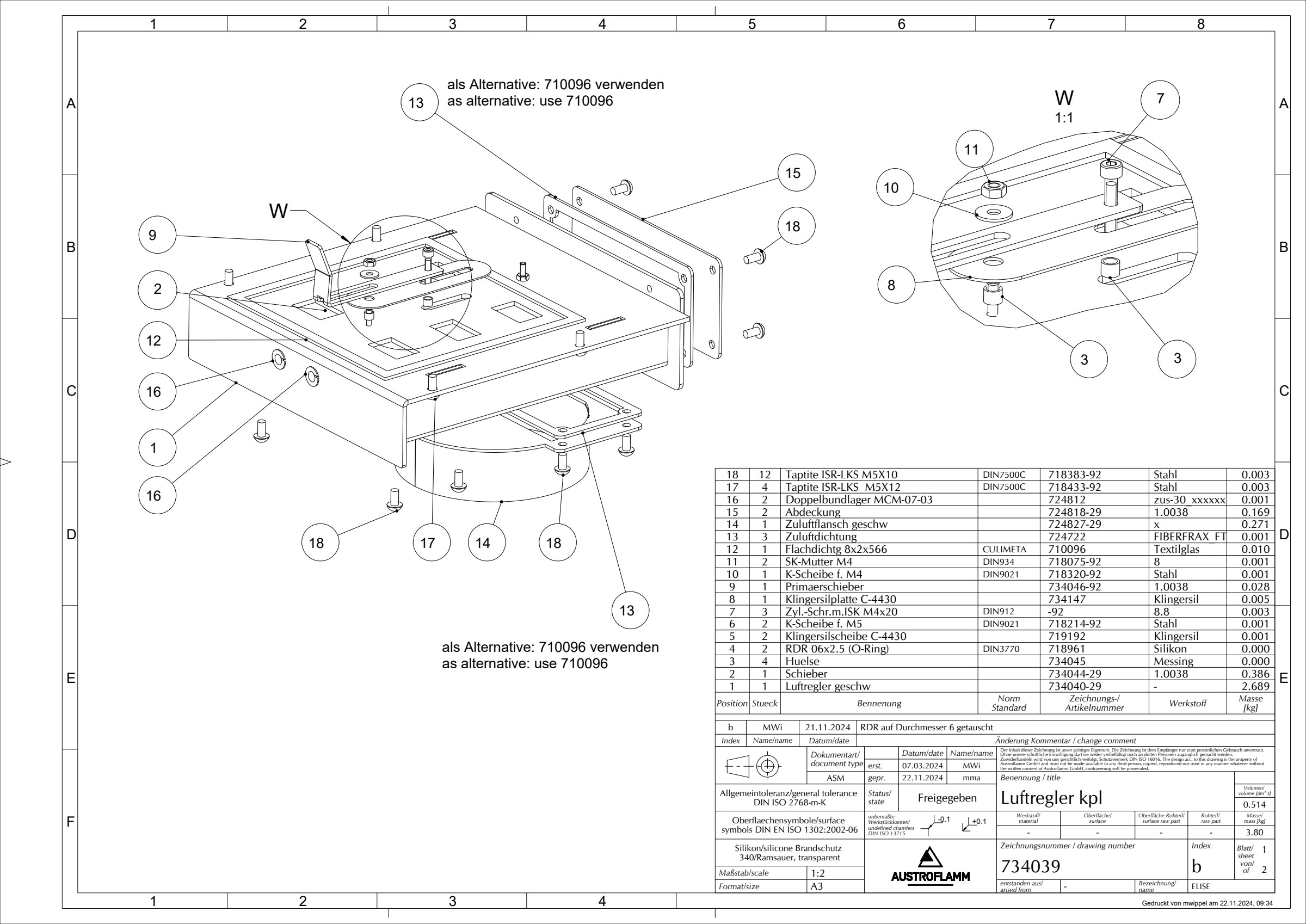

ТЕХНИЧКА ДОКУМЕНТАЦИЈА / 02 ЛИСТА
Технички цртеж и состав
| Поз. | Назив / артикл | Кол. | Материјал | kg / парче |
|---|---|---|---|---|
| Куќиште на регулаторот734040-29 | 1 | - | 2.689 | |
| Лизгач734044-29 | 1 | 1.0038 | 0.386 | |
| Чаура734045 | 4 | Messing | 0.000 | |
| RDR 06x2.5 (O-Ring) DIN3770718961 · DIN3770 | 2 | Silikon | 0.000 | |
| Заптивна подлошка Klingersil719192 | 2 | Klingersil | 0.001 | |
| Рамна подлошка со зголемен надворешен дијаметар за M5718214-92 · DIN9021 | 2 | Stahl | 0.001 | |
| Заптивна плоча Klingersil734147 | 1 | Klingersil | 0.005 | |
| Лизгач за примарен воздух734046-92 | 1 | 1.0038 | 0.028 | |
| Рамна подлошка со зголемен надворешен дијаметар за M4718320-92 · DIN9021 | 1 | Stahl | 0.001 | |
| Шестоаголна навртка M4 M4718075-92 · DIN934 | 2 | 8 | 0.001 | |
| Flachdichtg 8x2x566 CULIMETA710096 | 1 | Textilglas | 0.010 | |
| Заптивка на доводот724722 | 3 | FIBERFRAX_FT | 0.001 | |
| Приклучок за довод на воздух724827-29 | 1 | x | 0.271 | |
| Капак724818-29 | 2 | 1.0038 | 0.169 | |
| Двојно лежиште724812 | 2 | zus-30_xxxxxx | 0.001 | |
| Завртка за формирање навој Taptite, Torx M5×12 M5×12718433-92 · DIN7500C | 4 | Stahl | 0.003 | |
| Завртка за формирање навој Taptite, Torx M5×10 M5×10718383-92 · DIN7500C | 12 | Stahl | 0.003 |
