Комплет огноотпорна облога Keramott
Се подготвува 3D приказот…Моделот се вчитува подолго од вообичаено. Провери ја врската и освежи ја страницата.
Кликни на дел во 3D моделот, па тргни го за да стигнеш до деловите зад него.Изолирај го избраниот дел или отвори го неговиот цртеж.
Проверките за квалитет се достапни само за најавени контролори. Најави се за контрола
ТЕХНИЧКА ДОКУМЕНТАЦИЈА / 01 ЛИСТА

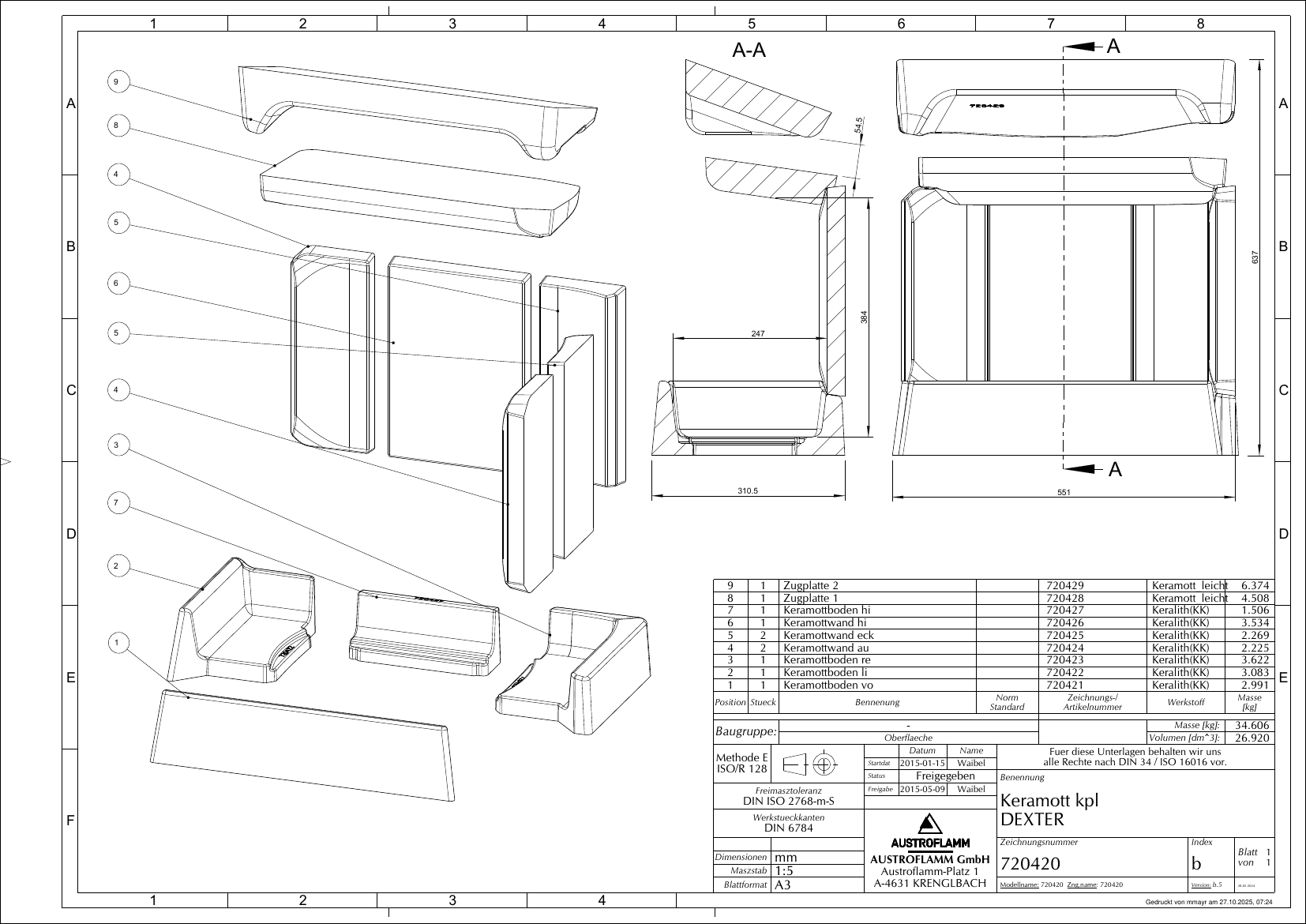

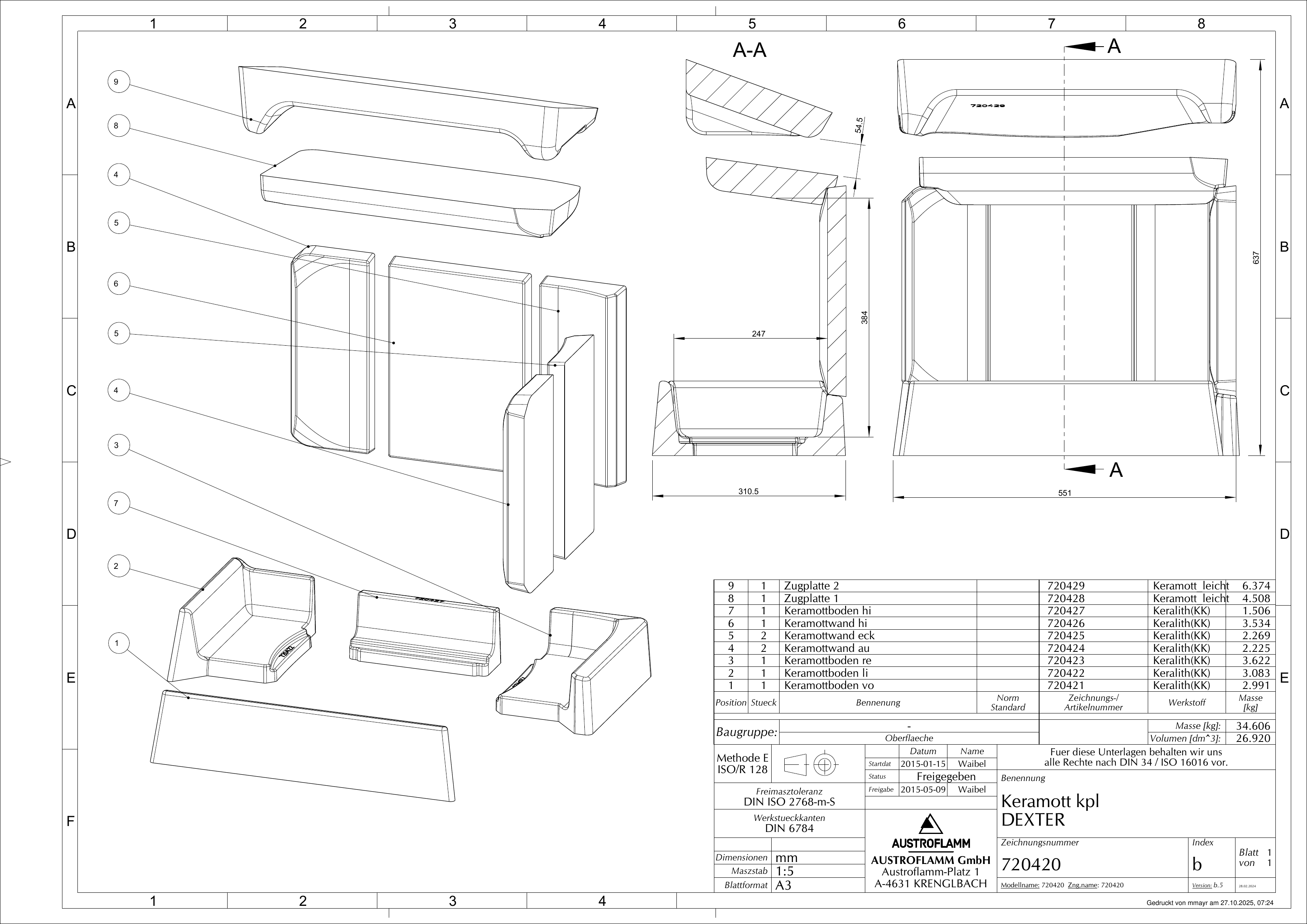

Технички цртеж и состав
| Поз. | Назив / артикл | Кол. | Материјал | kg / парче |
|---|---|---|---|---|
| Предна подна плоча Keramott720421 | 1 | Keralith (KK) | 2,991 | |
| Лева подна плоча Keramott720422 | 1 | Keralith (KK) | 3,083 | |
| Десна подна плоча Keramott720423 | 1 | Keralith (KK) | 3,622 | |
| Надворешна странична плоча Keramott720424 | 2 | Keralith (KK) | 2,225 | |
| Аголна плоча Keramott720425 | 2 | Keralith (KK) | 2,269 | |
| Задна плоча Keramott720426 | 1 | Keralith (KK) | 3,534 | |
| Задна подна плоча Keramott720427 | 1 | Keralith (KK) | 1,506 | |
| Плоча за пренасочување димни гасови Keramott 1720428 | 1 | Keramott leicht | 4,508 | |
| Плоча за пренасочување димни гасови Keramott 2720429 | 1 | Keramott leicht | 6,374 |
