ТЕХНИЧКА ДОКУМЕНТАЦИЈА / 02 ЛИСТА

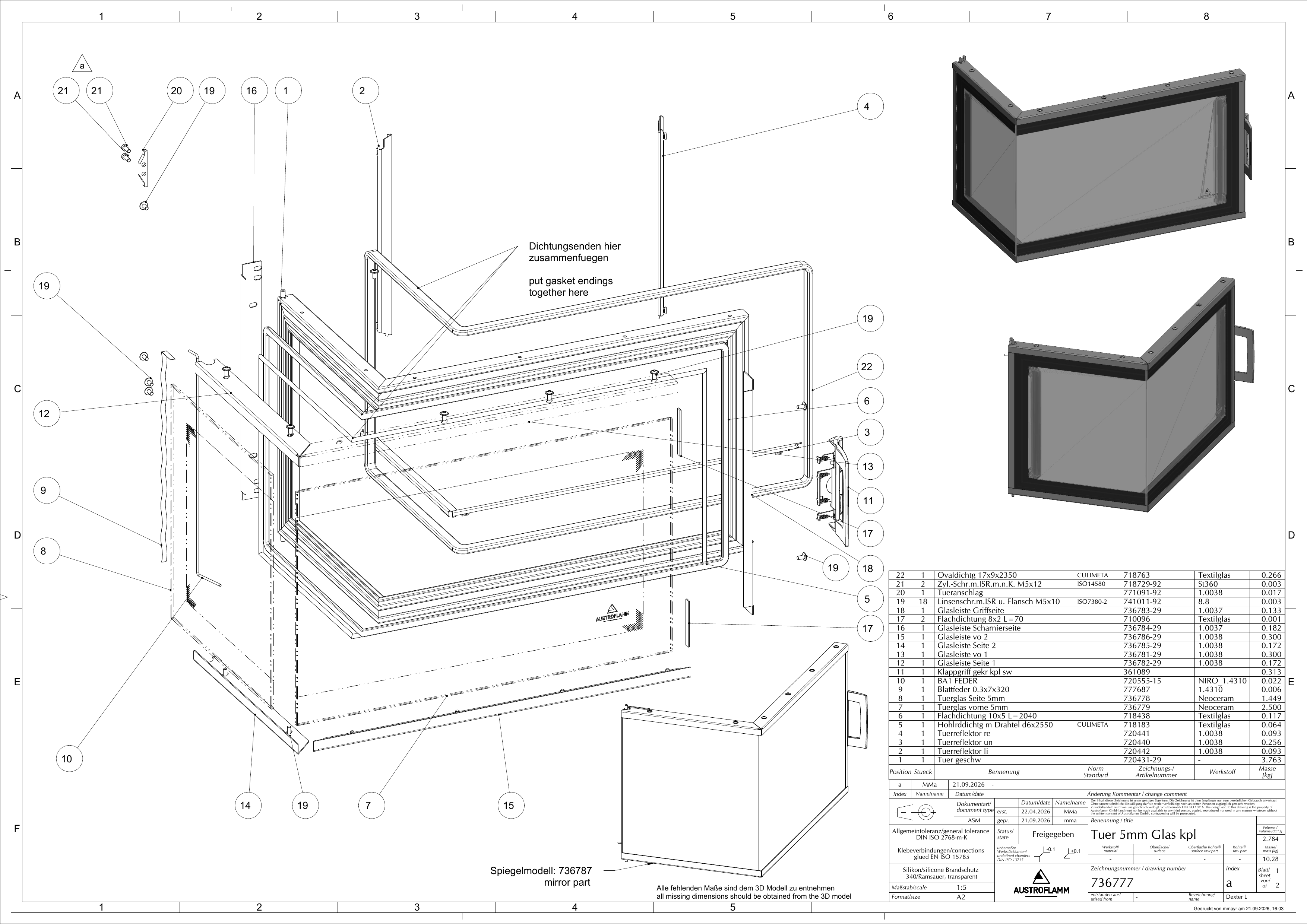

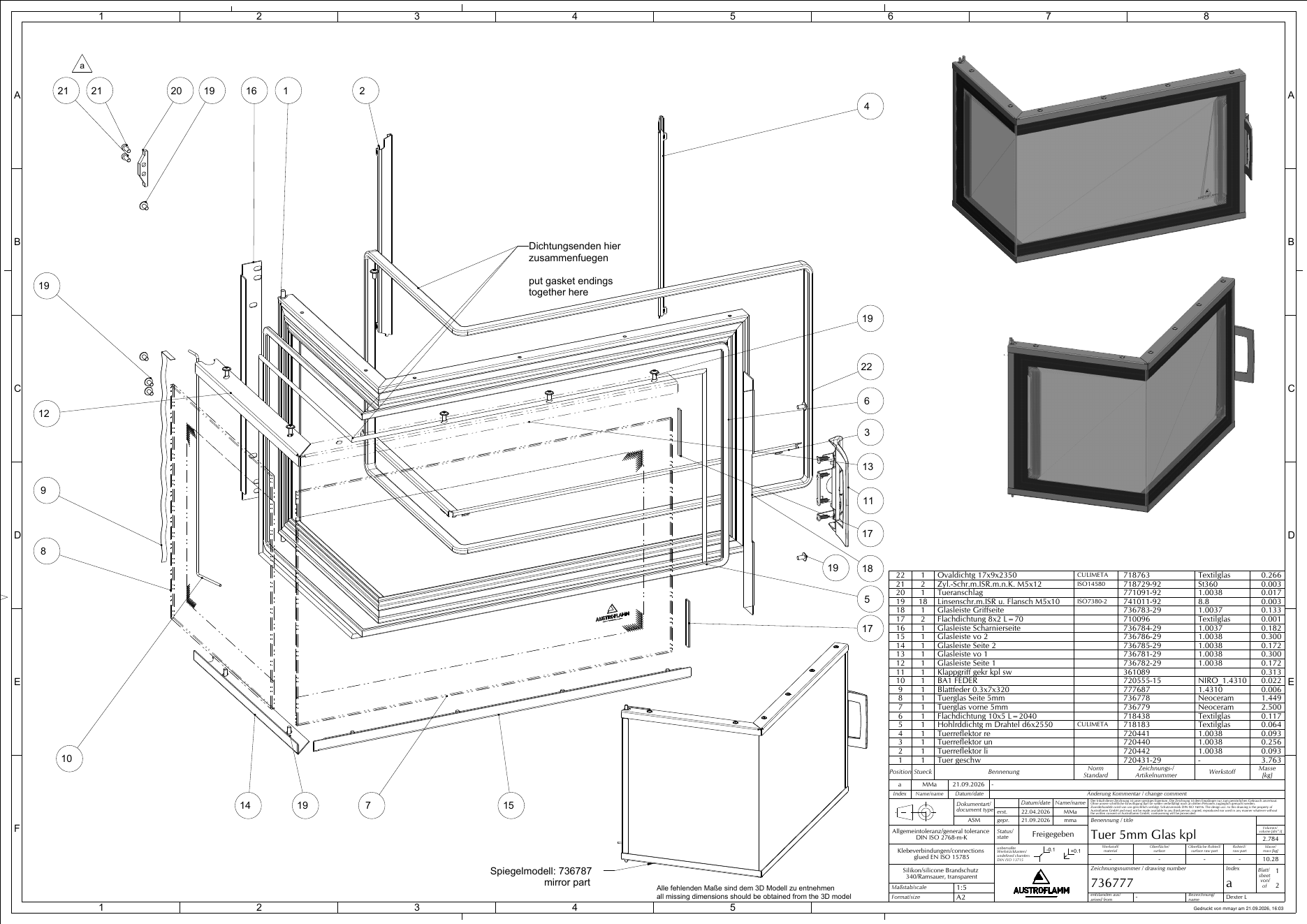

Технички цртеж и состав
| Поз. | Назив / артикл | Кол. | Материјал | kg / парче |
|---|---|---|---|---|
| Заварена врата720431-29 | 1 | — | 3,763 | |
| Лев топлински рефлектор на вратата720442 | 1 | 1.0038 | 0,093 | |
| Долен топлински рефлектор на вратата720440 | 1 | 1.0038 | 0,256 | |
| Десен топлински рефлектор на вратата720441 | 1 | 1.0038 | 0,093 | |
| Шуплива заптивна врвка со жичен уметок Ø6×2550 CULIMETA718183 · CULIMETA | 1 | Стаклено влакно | 0,064 | |
| Рамна заптивна лента 10×5 L=2040718438 | 1 | Стаклено влакно | 0,117 | |
| Стакло на вратата, предно 5 mm736779 | 1 | Neoceram | 2,500 | |
| Стакло на вратата, странично 5 mm736778 | 1 | Neoceram | 1,449 | |
| Лиснеста пружина 0,3×7×320777687 | 1 | 1.4310 | 0,006 | |
| Пружина BA1720555-15 | 1 | Нерѓосувачки 1.4310 | 0,022 | |
| Комплетна закривена преклопна рачка, црна361089 | 1 | — | 0,313 | |
| Странична стезна лајсна за стакло 1736782-29 | 1 | 1.0038 | 0,172 | |
| Предна стезна лајсна за стакло 1736781-29 | 1 | 1.0038 | 0,300 | |
| Странична стезна лајсна за стакло 2736785-29 | 1 | 1.0038 | 0,172 | |
| Предна стезна лајсна за стакло 2736786-29 | 1 | 1.0038 | 0,300 | |
| Стезна лајсна за стакло, на страната на шарката736784-29 | 1 | 1.0037 | 0,182 | |
| Рамна заптивна лента 8×2 L=70710096 | 2 | Стаклено влакно | 0,001 | |
| Стезна лајсна за стакло, на страната на рачката736783-29 | 1 | 1.0037 | 0,133 | |
| Завртка со полукружна глава и прирабница, Torx M5×10741011-92 · ISO 7380-2 | 18 | 8.8 | 0,003 | |
| Граничник на вратата771091-92 | 1 | 1.0038 | 0,017 | |
| Завртка со ниска цилиндрична глава и Torx M5×12718729-92 · ISO 14580 | 2 | St360 | 0,003 | |
| Заптивна врвка со овален пресек 17×9×2350 CULIMETA718763 · CULIMETA | 1 | Стаклено влакно | 0,266 |
