ТЕХНИЧКА ДОКУМЕНТАЦИЈА / 02 ЛИСТА

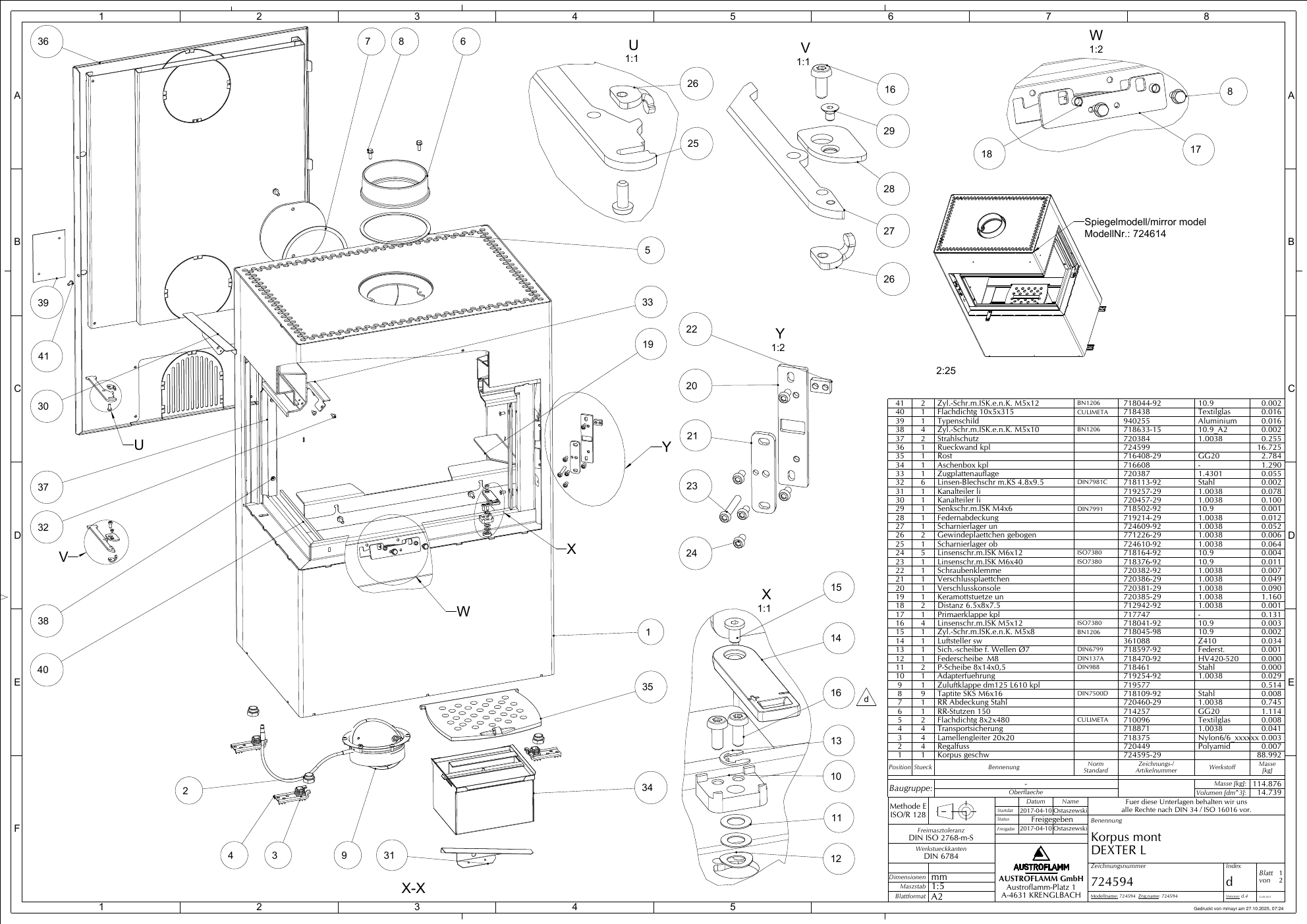

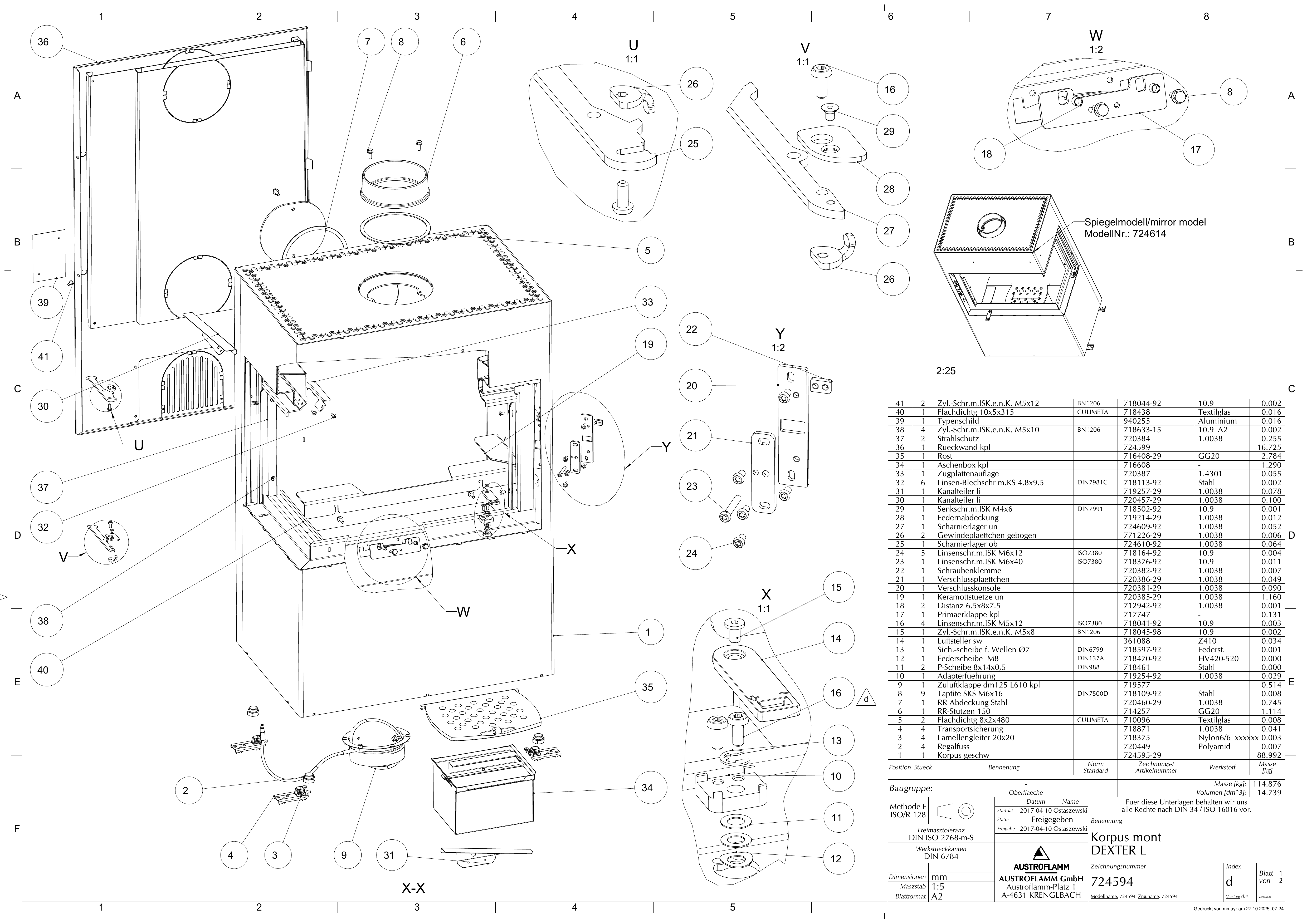

Технички цртеж и состав
| Поз. | Назив / артикл | Кол. | Материјал | kg / парче |
|---|---|---|---|---|
| Заварен корпус724595-29 | 1 | — | 88,992 | |
| Ногарка на полицата720449 | 4 | Полиамид | 0,007 | |
| Ламелна ногарка за профил 20×20718375 | 4 | Nylon 6/6 | 0,003 | |
| Транспортен прицврстувач718871 | 4 | 1.0038 | 0,041 | |
| Рамна заптивна лента 8×2×480 CULIMETA710096 · CULIMETA | 2 | Стаклено влакно | 0,008 | |
| Приклучок за димоводна цевка Ø150714257 | 1 | GG20 | 1,114 | |
| Челичен капак на димоводниот приклучок720460-29 | 1 | 1.0038 | 0,745 | |
| Завртка за формирање навој Taptite, шестоаголна глава M6×16718109-92 · DIN 7500 D | 9 | Челик | 0,008 | |
| Комплетна клапна за довод на воздух Ø125 · L=610719577 | 1 | — | 0,514 | |
| Водилка на адаптерот719254-92 | 1 | 1.0038 | 0,029 | |
| Прецизна подлошка за регулирање 8×14×0,5718461 · DIN 988 | 2 | Челик | 0,000 | |
| Свиткана пружинска подлошка, тип A, M8718470-92 · DIN 137 A | 1 | HV420-520 | 0,000 | |
| Осигурувачки E-прстен за оска Ø7718597-92 · DIN 6799 | 1 | Пружински челик | 0,001 | |
| Лост за регулирање воздух, црн361088 | 1 | Z410 | 0,034 | |
| Завртка со особено ниска цилиндрична глава и имбус M5×8718045-98 · BN 1206 | 1 | 10.9 | 0,002 | |
| Завртка со полукружна глава, имбус M5×12718041-92 · ISO 7380 | 4 | 10.9 | 0,003 | |
| Комплетна клапна за примарен воздух717747 | 1 | — | 0,131 | |
| Дистанцер 6,5×8×7,5712942-92 | 2 | 1.0038 | 0,001 | |
| Долна потпора на облогата Keramott720385-29 | 1 | 1.0038 | 1,160 | |
| Носечка конзола на затворачот720381-29 | 1 | 1.0038 | 0,090 | |
| Прифатна плочка на затворачот720386-29 | 1 | 1.0038 | 0,049 | |
| Стега со завртка720382-92 | 1 | 1.0038 | 0,007 | |
| Завртка со полукружна глава, имбус M6×40718376-92 · ISO 7380 | 1 | 10.9 | 0,011 | |
| Завртка со полукружна глава, имбус M6×12718164-92 · ISO 7380 | 5 | 10.9 | 0,004 | |
| Горно лежиште на шарката724610-92 | 1 | 1.0038 | 0,064 | |
| Свиткана навојна плочка771226-29 | 2 | 1.0038 | 0,006 | |
| Долно лежиште на шарката724609-92 | 1 | 1.0038 | 0,052 | |
| Капак на пружината719214-29 | 1 | 1.0038 | 0,012 | |
| Завртка со впуштена глава, имбус M4×6718502-92 · DIN 7991 | 1 | 10.9 | 0,001 | |
| Лев разделник на каналот720457-29 | 1 | 1.0038 | 0,100 | |
| Лев разделник на каналот719257-29 | 1 | 1.0038 | 0,078 | |
| Самонарезна завртка за лим со полукружна глава, крстест прифат PH 4,8×9,5718113-92 · DIN 7981 C | 6 | Челик | 0,002 | |
| Потпора на плочата за пренасочување димни гасови720387 | 1 | 1.4301 | 0,055 | |
| Комплетен пепеларник716608 | 1 | — | 1,290 | |
| Решетка на ложиштето716408-29 | 1 | GG20 | 2,784 | |
| Комплетен заден панел724599 | 1 | — | 16,725 | |
| Штит од топлинско зрачење720384 | 2 | 1.0038 | 0,255 | |
| Завртка со особено ниска цилиндрична глава и имбус M5×10718633-15 · BN 1206 | 4 | 10.9 A2 | 0,002 | |
| Плочка со технички податоци940255 | 1 | Алуминиум | 0,016 | |
| Рамна заптивна лента 10×5×315 CULIMETA718438 · CULIMETA | 1 | Стаклено влакно | 0,016 | |
| Завртка со особено ниска цилиндрична глава и имбус M5×12718044-92 · BN 1206 | 2 | 10.9 | 0,002 |
