ТЕХНИЧКА ДОКУМЕНТАЦИЈА / 01 ЛИСТА

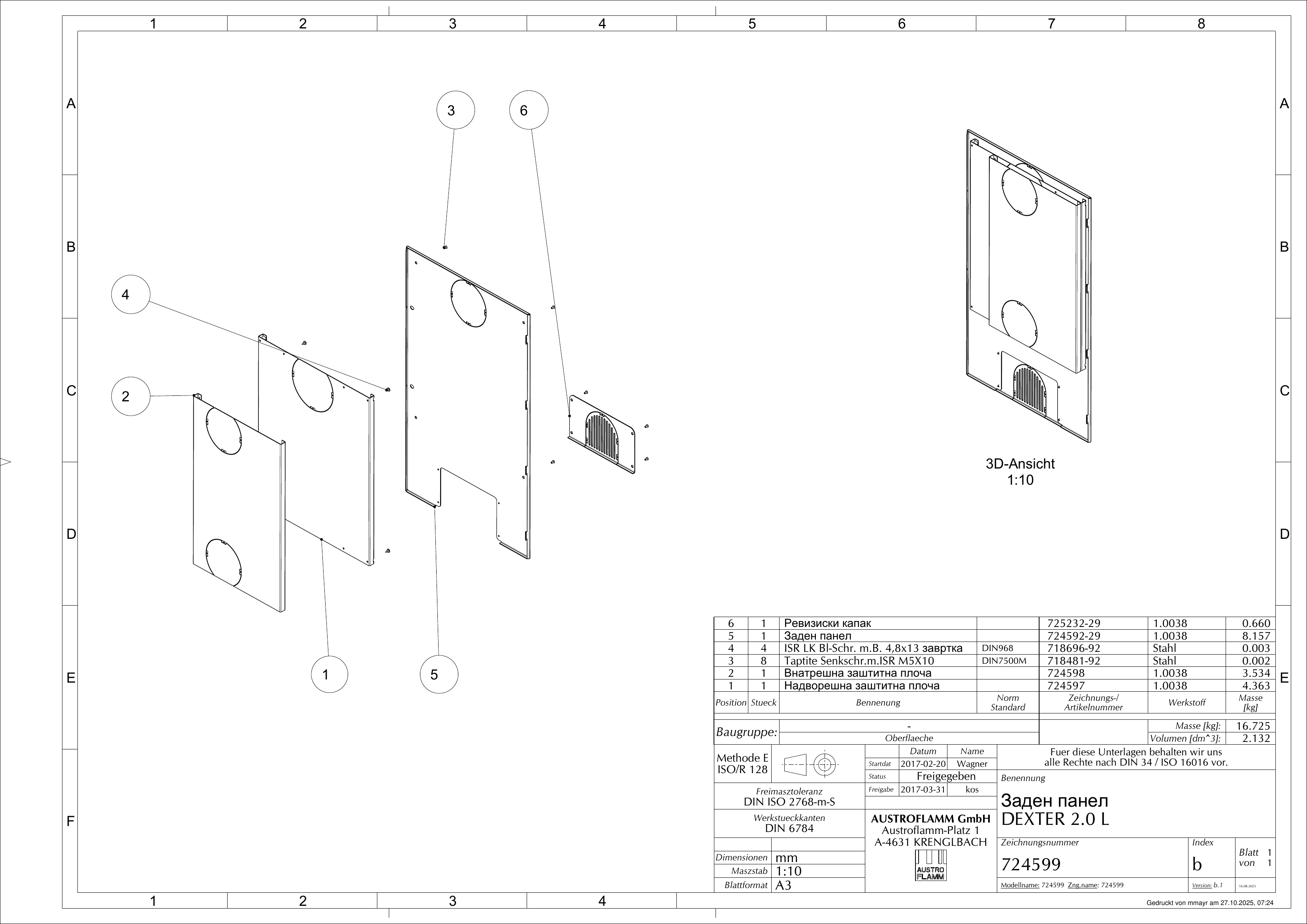

Технички цртеж и состав
| Поз. | Назив / артикл | Кол. | Материјал | kg / парче |
|---|---|---|---|---|
| Надворешна плоча на топлинскиот штит724597 | 1 | 1.0038 | 4,363 | |
| Внатрешна плоча на топлинскиот штит724598 | 1 | 1.0038 | 3,534 | |
| Завртка за формирање навој Taptite, впуштена глава, Torx M5×10718481-92 · DIN 7500M | 8 | Челик | 0,002 | |
| Самонарезна завртка за лим со полукружна глава и прирабница, Torx 4,8×13718696-92 · DIN 968 | 4 | Челик | 0,003 | |
| Заден панел724592-29 | 1 | 1.0038 | 8,157 | |
| Ревизиски капак725232-29 | 1 | 1.0038 | 0,660 |
