Koko Xtra
Горна маска
Се подготвува 3D приказот…Моделот се вчитува подолго од вообичаено. Провери ја врската и освежи ја страницата.
Кликни на дел во 3D моделот, па тргни го за да стигнеш до деловите зад него.Изолирај го избраниот дел или отвори го неговиот цртеж.
Проверките за квалитет се достапни само за најавени контролори. Најави се за контрола
ТЕХНИЧКА ДОКУМЕНТАЦИЈА / 01 ЛИСТА

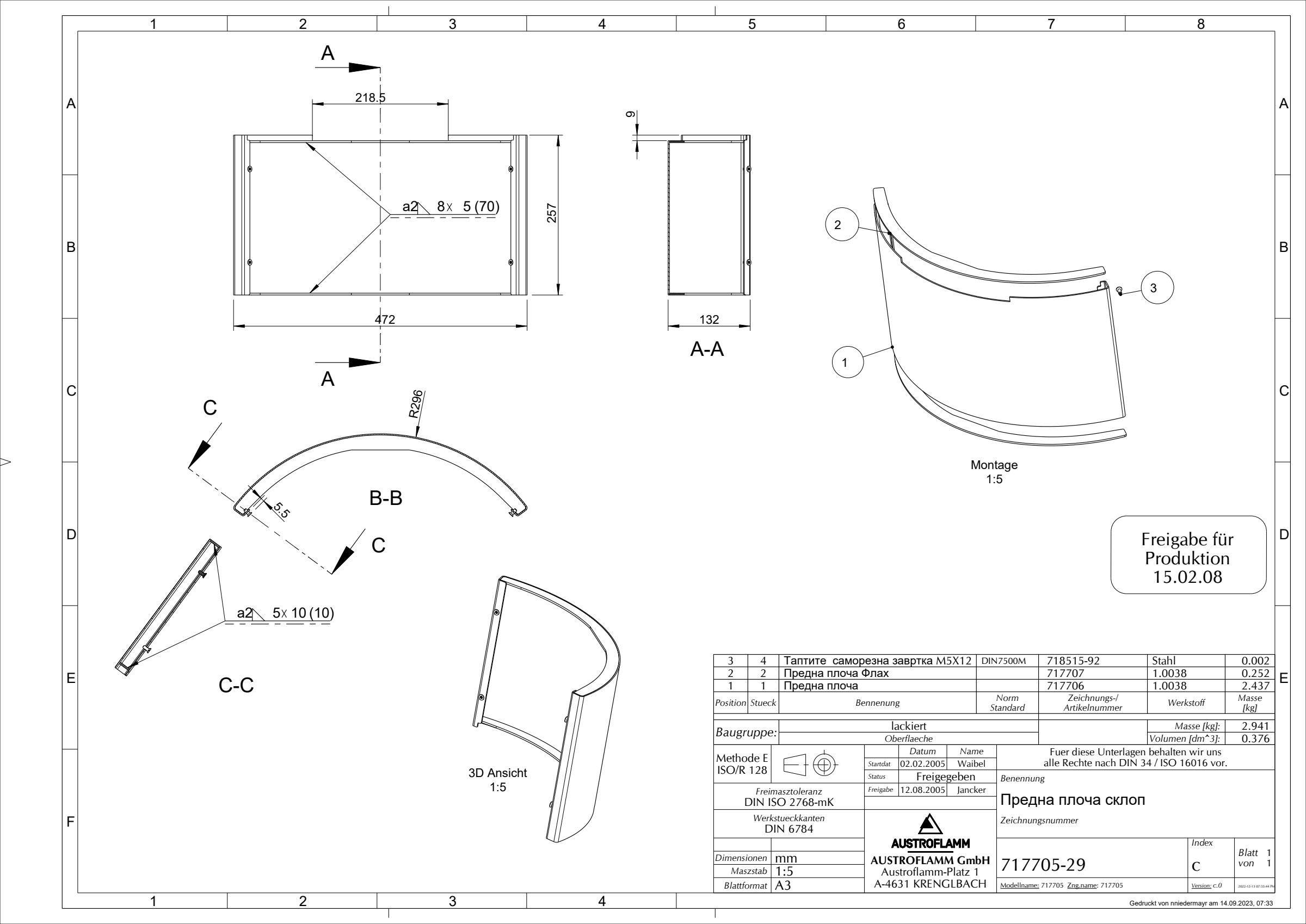

Технички цртеж и состав
| Поз. | Назив / артикл | Кол. | Материјал | kg / парче |
|---|---|---|---|---|
| Горна предна маска717706 | 1 | 1.0038 | 2.437 | |
| Лак на предната маска717707 | 2 | 1.0038 | 0.252 | |
| Завртка за формирање навој Taptite, впуштена глава, Torx M5×12 M5×12718515-92 · DIN7500M | 4 | Stahl | 0.002 |
