Koko Xtra
Држач на затворачот
Се подготвува 3D приказот…Моделот се вчитува подолго од вообичаено. Провери ја врската и освежи ја страницата.
Кликни на дел во 3D моделот, па тргни го за да стигнеш до деловите зад него.Изолирај го избраниот дел или отвори го неговиот цртеж.
Проверките за квалитет се достапни само за најавени контролори. Најави се за контрола
ТЕХНИЧКА ДОКУМЕНТАЦИЈА / 01 ЛИСТА

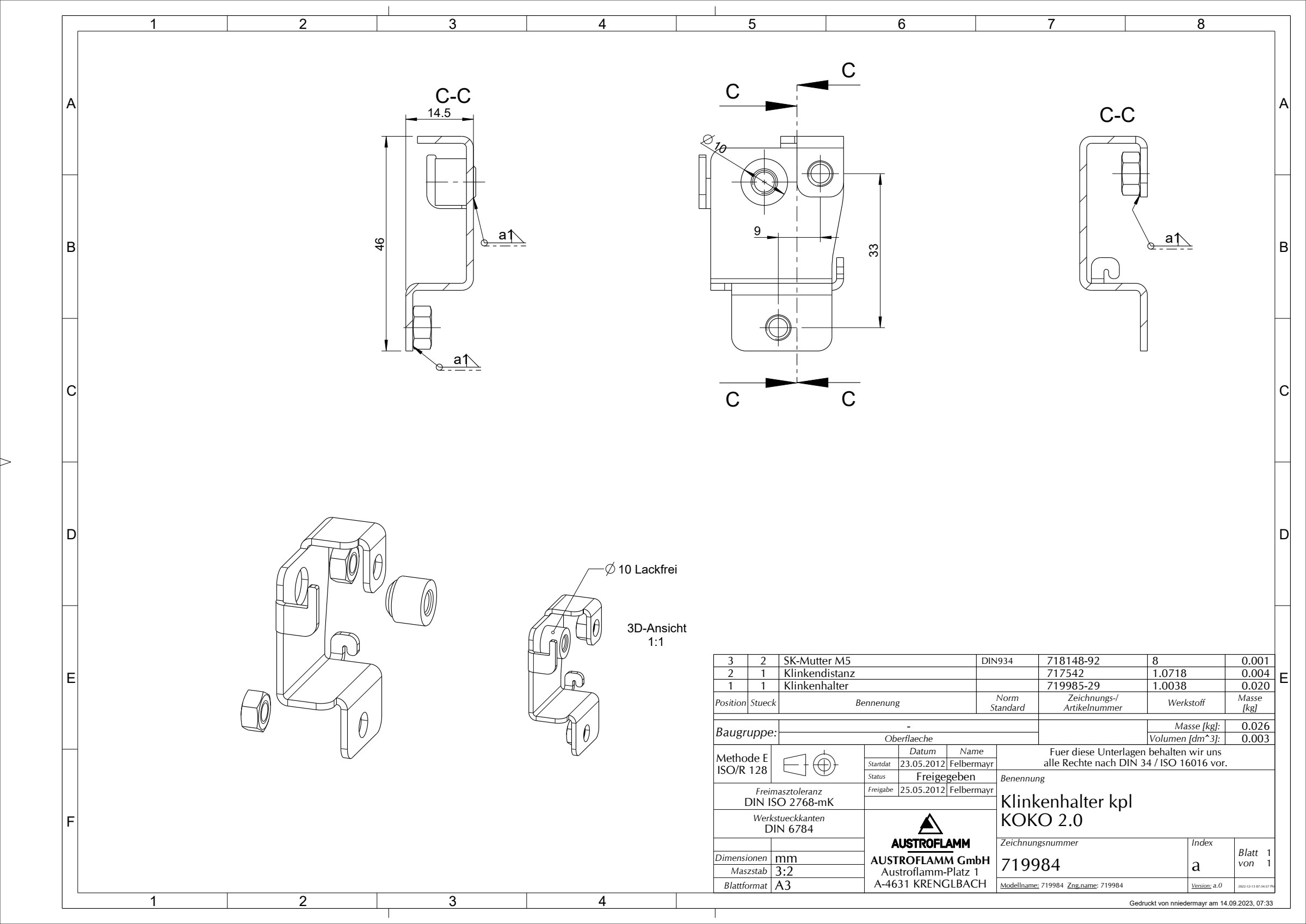

Технички цртеж и состав
| Поз. | Назив / артикл | Кол. | Материјал | kg / парче |
|---|---|---|---|---|
| Држач на јазичецот719985-29 | 1 | 1.0038 | 0.020 | |
| Дистанчник на затворачот717542 | 1 | 1.0718 | 0.004 | |
| Шестоаголна навртка M5 M5718148-92 · DIN934 | 2 | 8 | 0.001 |
