Koko Xtra
Затворач на вратата
Се подготвува 3D приказот…Моделот се вчитува подолго од вообичаено. Провери ја врската и освежи ја страницата.
Кликни на дел во 3D моделот, па тргни го за да стигнеш до деловите зад него.Изолирај го избраниот дел или отвори го неговиот цртеж.
Проверките за квалитет се достапни само за најавени контролори. Најави се за контрола

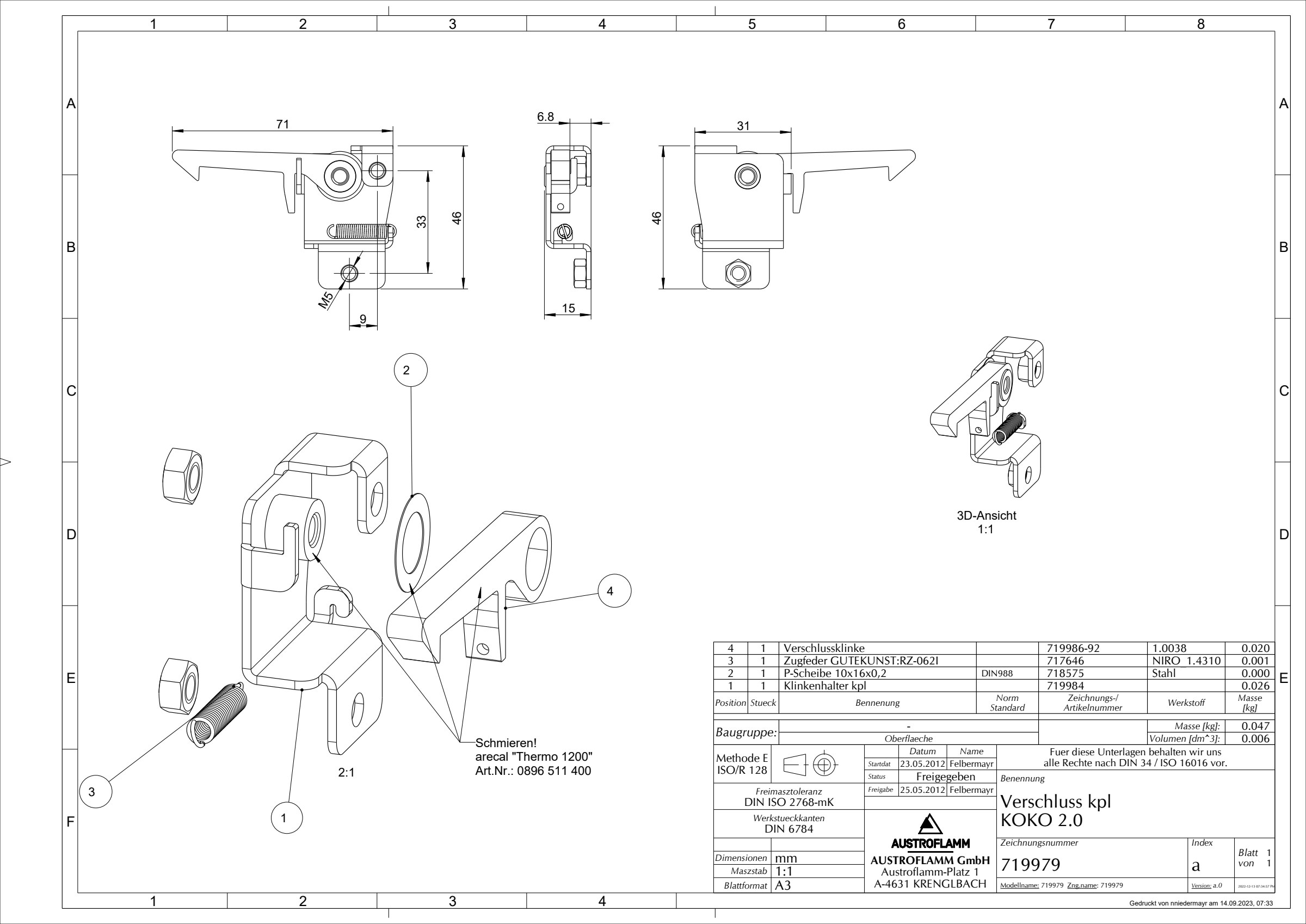

ТЕХНИЧКА ДОКУМЕНТАЦИЈА / 01 ЛИСТА
Технички цртеж и состав
| Поз. | Назив / артикл | Кол. | Материјал | kg / парче |
|---|---|---|---|---|
| Држач на затворачот719984 | 1 | — | 0.026 | |
| Прецизна подлошка за регулирање, внатрешен Ø10 · дебелина 0,2 mm718575 · DIN988 | 1 | Stahl | 0.000 | |
| Затегнувачка пружина717646 | 1 | NIRO_1.4310 | 0.001 | |
| Јазичец на затворачот719986-92 | 1 | 1.0038 | 0.020 |
