Koko Xtra
HMS за акумулација на топлина
Се подготвува 3D приказот…Моделот се вчитува подолго од вообичаено. Провери ја врската и освежи ја страницата.
Кликни на дел во 3D моделот, па тргни го за да стигнеш до деловите зад него.Изолирај го избраниот дел или отвори го неговиот цртеж.
Проверките за квалитет се достапни само за најавени контролори. Најави се за контрола
ТЕХНИЧКА ДОКУМЕНТАЦИЈА / 01 ЛИСТА

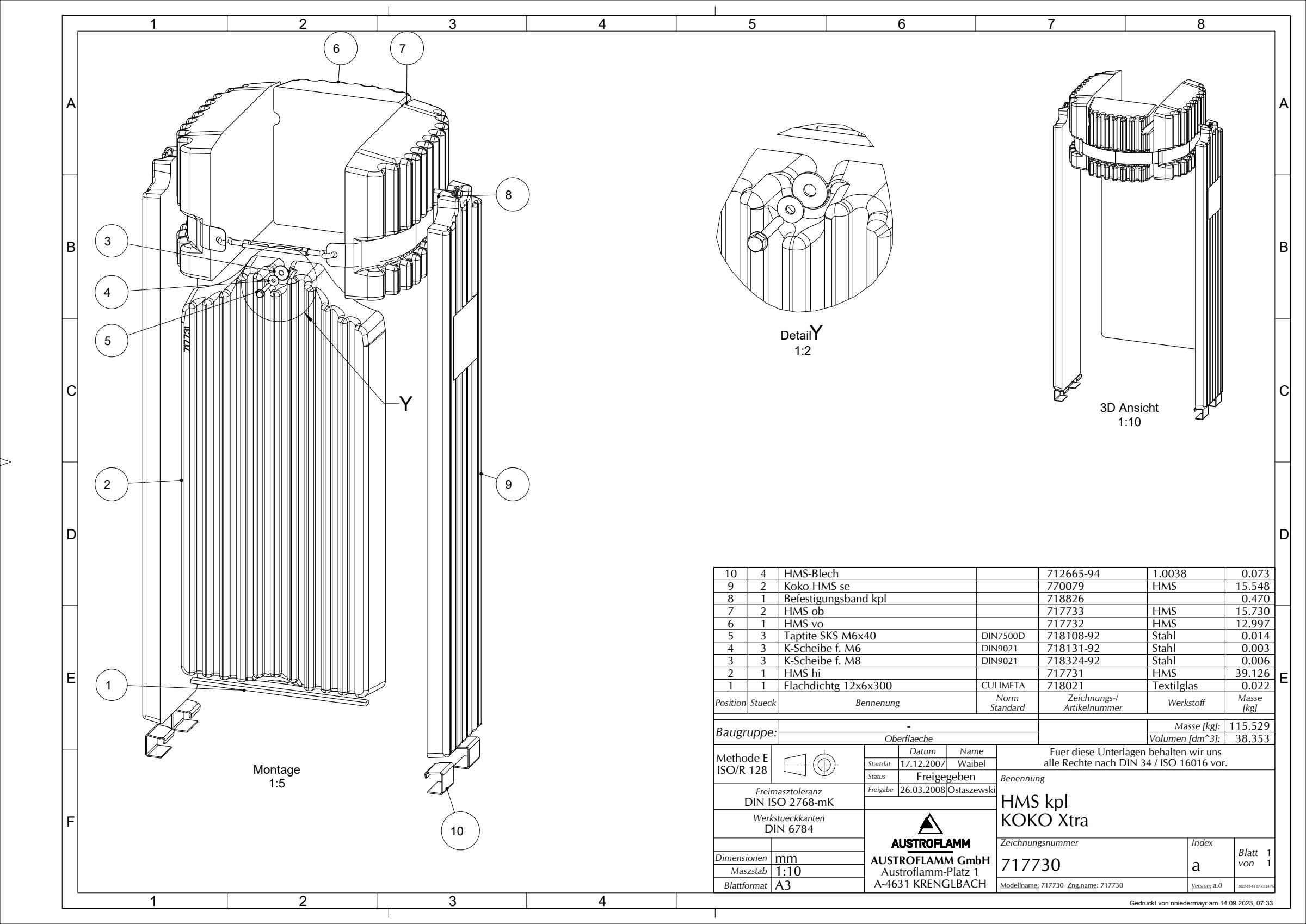

Технички цртеж и состав
| Поз. | Назив / артикл | Кол. | Материјал | kg / парче |
|---|---|---|---|---|
| Flachdichtg 12x6x300 CULIMETA718021 | 1 | Textilglas | 0.022 | |
| Заден HMS елемент717731 | 1 | HMS | 39.126 | |
| Рамна подлошка со зголемен надворешен дијаметар за M8718324-92 · DIN9021 | 3 | Stahl | 0.006 | |
| Рамна подлошка со зголемен надворешен дијаметар за M6718131-92 · DIN9021 | 3 | Stahl | 0.003 | |
| Завртка за формирање навој Taptite, шестоаголна глава M6×40 M6×40718108-92 · DIN7500D | 3 | Stahl | 0.014 | |
| Преден HMS елемент717732 | 1 | HMS | 12.997 | |
| Горен HMS елемент717733 | 2 | HMS | 15.730 | |
| Прицврстувачка лента за HMS718826 | 1 | — | 0.470 | |
| Страничен HMS елемент770079 | 2 | HMS | 15.548 | |
| HMS лим712665-94 | 4 | 1.0038 | 0.073 |
