Врата на ложиштето
Се подготвува 3D приказот…Моделот се вчитува подолго од вообичаено. Провери ја врската и освежи ја страницата.
Кликни на дел во 3D моделот, па тргни го за да стигнеш до деловите зад него.Изолирај го избраниот дел или отвори го неговиот цртеж.
Проверките за квалитет се достапни само за најавени контролори. Најави се за контрола
ТЕХНИЧКА ДОКУМЕНТАЦИЈА / 01 ЛИСТА

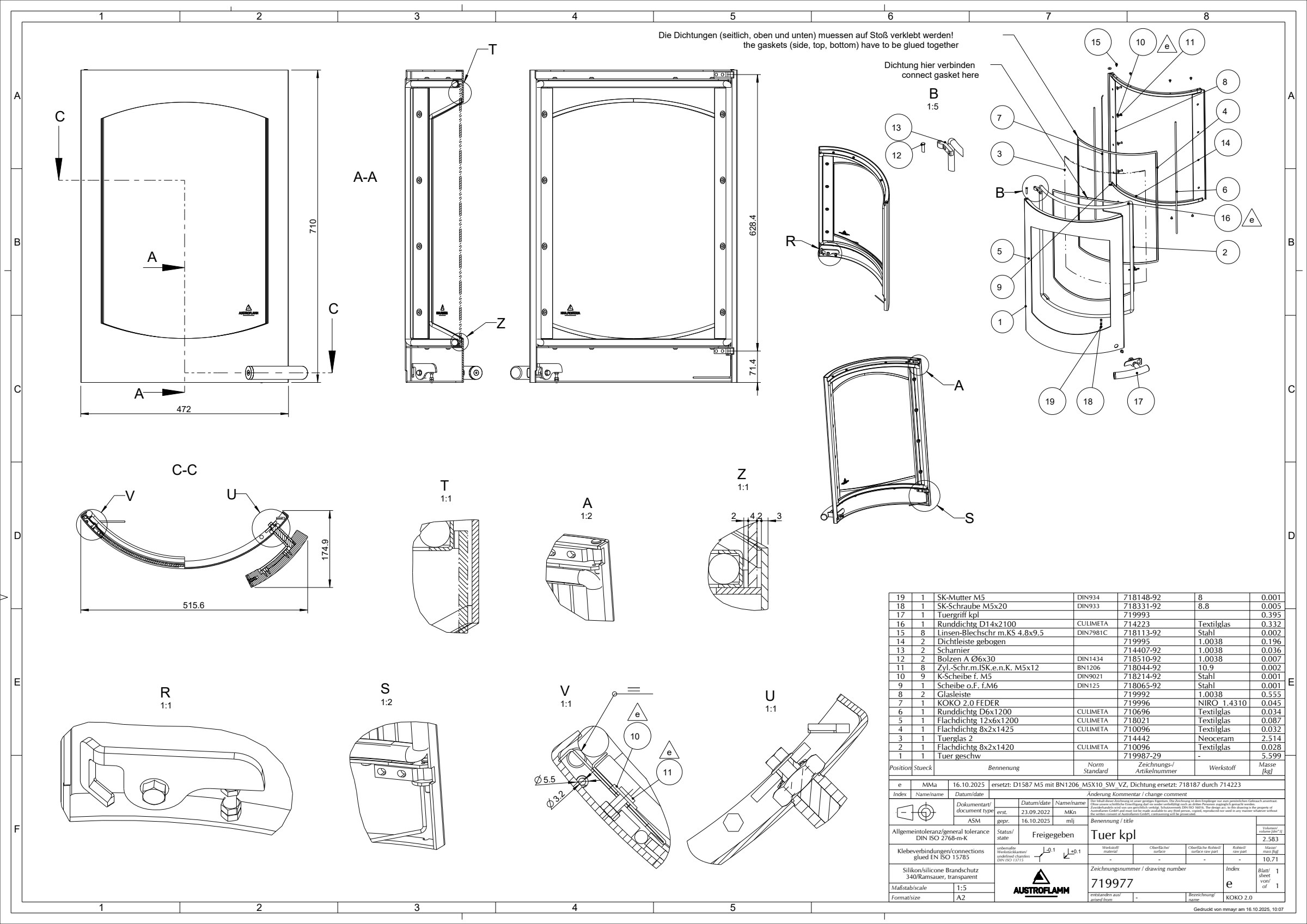

Технички цртеж и состав
| Поз. | Назив / артикл | Кол. | Материјал | kg / парче |
|---|---|---|---|---|
| Заварена врата719987-29 | 1 | - | 5.599 | |
| Flachdichtg 8x2x1420 CULIMETA710096 | 1 | Textilglas | 0.028 | |
| Стакло на вратата714442 | 1 | Neoceram | 2.514 | |
| Flachdichtg 8x2x1425 CULIMETA710096 | 1 | Textilglas | 0.032 | |
| Flachdichtg 12x6x1200 CULIMETA718021 | 1 | Textilglas | 0.087 | |
| Runddichtg D6x1200 CULIMETA710696 | 1 | Textilglas | 0.034 | |
| Пружина на вратата719996 | 1 | NIRO_1.4310 | 0.045 | |
| Лајсна за стакло719992 | 2 | 1.0038 | 0.555 | |
| Рамна подлошка, тип A, внатрешен Ø6,4 mm718065-92 · DIN125 | 1 | Stahl | 0.001 | |
| Рамна подлошка со зголемен надворешен дијаметар за M5718214-92 · DIN9021 | 9 | Stahl | 0.001 | |
| Завртка со особено ниска цилиндрична глава и имбус M5×12 M5×12718044-92 · BN1206 | 8 | 10.9 | 0.002 | |
| Bolzen A Ø6x30 DIN1434718510-92 · DIN1434 | 2 | 1.0038 | 0.007 | |
| Шарка на вратата714407-92 | 2 | 1.0038 | 0.036 | |
| Закривена заптивна лајсна719995 | 2 | 1.0038 | 0.196 | |
| Самонарезна завртка за лим со полукружна глава, крстест прифат PH 4,8×9,5718113-92 · DIN7981C | 8 | Stahl | 0.002 | |
| Runddichtg D14x2100 CULIMETA714223 | 1 | Textilglas | 0.332 | |
| Рачка на вратата719993 | 1 | — | 0.395 | |
| Завртка со шестоаголна глава M5×20 M5×20718331-92 · DIN933 | 1 | 8.8 | 0.005 | |
| Шестоаголна навртка M5 M5718148-92 · DIN934 | 1 | 8 | 0.001 |
