Основен склоп на каминот
Се подготвува 3D приказот…Моделот се вчитува подолго од вообичаено. Провери ја врската и освежи ја страницата.
Кликни на дел во 3D моделот, па тргни го за да стигнеш до деловите зад него.Изолирај го избраниот дел или отвори го неговиот цртеж.
Проверките за квалитет се достапни само за најавени контролори. Најави се за контрола
ТЕХНИЧКА ДОКУМЕНТАЦИЈА / 02 ЛИСТА

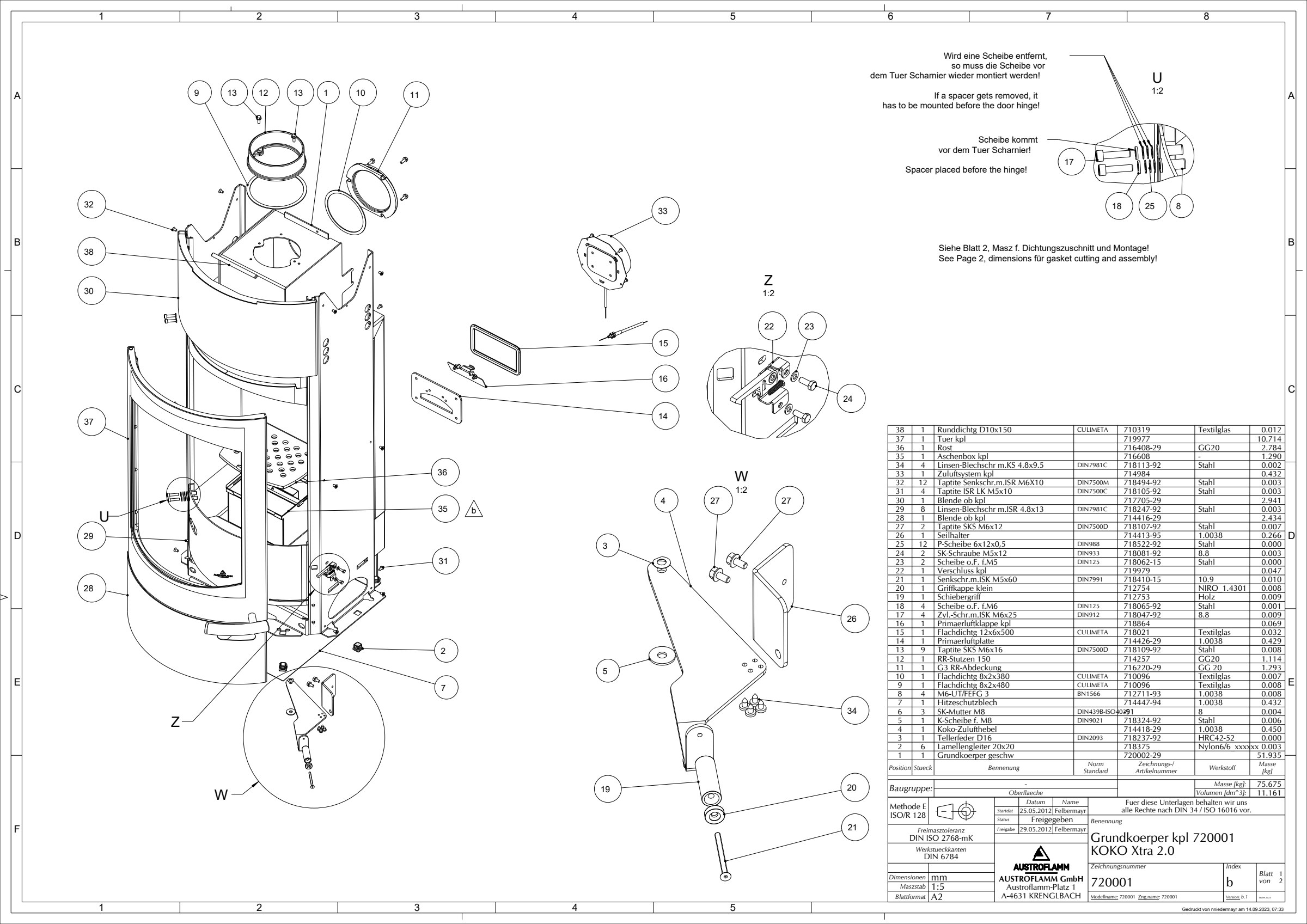

Технички цртеж и состав
| Поз. | Назив / артикл | Кол. | Материјал | kg / парче |
|---|---|---|---|---|
| Заварен корпус720002-29 | 1 | — | 51.935 | |
| Лизгачка стапка718375 | 6 | Nylon6/6_xxxxxx | 0.003 | |
| Tellerfeder D16 DIN2093718237-92 · DIN2093 | 1 | HRC42-52 | 0.000 | |
| Рачка за довод на воздух714418-29 | 1 | 1.0038 | 0.450 | |
| Рамна подлошка со зголемен надворешен дијаметар за M8718324-92 · DIN9021 | 1 | Stahl | 0.006 | |
| Лим за заштита од топлина714447-94 | 1 | 1.0038 | 0.432 | |
| M6-UT/FEFG 3 BN1566712711-93 · BN1566 | 4 | 1.0038 | 0.008 | |
| Flachdichtg 8x2x480 CULIMETA710096 | 1 | Textilglas | 0.008 | |
| Flachdichtg 8x2x380 CULIMETA710096 | 1 | Textilglas | 0.007 | |
| Леан капак на димоводот716220-29 | 1 | GG 20 | 1.293 | |
| Приклучок за оџак Ø150714257 | 1 | GG20 | 1.114 | |
| Завртка за формирање навој Taptite, шестоаголна глава M6×16 M6×16718109-92 · DIN7500D | 9 | Stahl | 0.008 | |
| Плоча за примарен воздух714426-29 | 1 | 1.0038 | 0.429 | |
| Flachdichtg 12x6x500 CULIMETA718021 | 1 | Textilglas | 0.032 | |
| Клапна за примарен воздух718864 | 1 | — | 0.069 | |
| Завртка со цилиндрична глава и имбус M6×25 M6×25718047-92 · DIN912 | 4 | 8.8 | 0.009 | |
| Рамна подлошка, тип A, внатрешен Ø6,4 mm718065-92 · DIN125 | 4 | Stahl | 0.001 | |
| Дрвена рачка за регулаторот712753 | 1 | Holz | 0.009 | |
| Мал капак на рачката712754 | 1 | NIRO_1.4301 | 0.008 | |
| Завртка со впуштена глава, имбус M5×60 M5×60718410-15 · DIN7991 | 1 | 10.9 | 0.010 | |
| Затворач на вратата719979 | 1 | — | 0.047 | |
| Рамна подлошка, тип A, внатрешен Ø5,3 mm718062-15 · DIN125 | 2 | Stahl | 0.000 | |
| Завртка со шестоаголна глава M5×12 M5×12718081-92 · DIN933 | 2 | 8.8 | 0.003 | |
| Прецизна подлошка за регулирање, внатрешен Ø6 · дебелина 0,5 mm718522-92 · DIN988 | 12 | Stahl | 0.000 | |
| Држач на сајлата714413-95 | 1 | 1.0038 | 0.266 | |
| Завртка за формирање навој Taptite, шестоаголна глава M6×12 M6×12718107-92 · DIN7500D | 2 | Stahl | 0.007 | |
| Долна маска714416-29 | 1 | — | 2.434 | |
| Самонарезна завртка за лим со полукружна глава, крстест прифат PH 4,8×13718247-92 · DIN7981C | 8 | Stahl | 0.003 | |
| Горна маска717705-29 | 1 | — | 2.941 | |
| Завртка за формирање навој Taptite, полукружна глава, Torx M5×10 M5×10718105-92 · DIN7500C | 4 | Stahl | 0.003 | |
| Завртка за формирање навој Taptite, впуштена глава, Torx M6×10 M6×10718494-92 · DIN7500M | 12 | Stahl | 0.003 | |
| Систем за довод на воздух714984 | 1 | — | 0.432 | |
| Самонарезна завртка за лим со полукружна глава, крстест прифат PH 4,8×9,5718113-92 · DIN7981C | 4 | Stahl | 0.002 | |
| Кутија за пепел716608 | 1 | - | 1.290 | |
| Решетка на ложиштето716408-29 | 1 | GG20 | 2.784 | |
| Врата на ложиштето719977 | 1 | — | 10.714 | |
| Runddichtg D10x150 CULIMETA710319 | 1 | Textilglas | 0.012 |
